Електрична схема двигуна Skoda Octavia 2 (1Z) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 року випуску.

Електросхема системи управління двигуном BCA: Bosch Motronic ME7.5.10 — 1.4 літра.

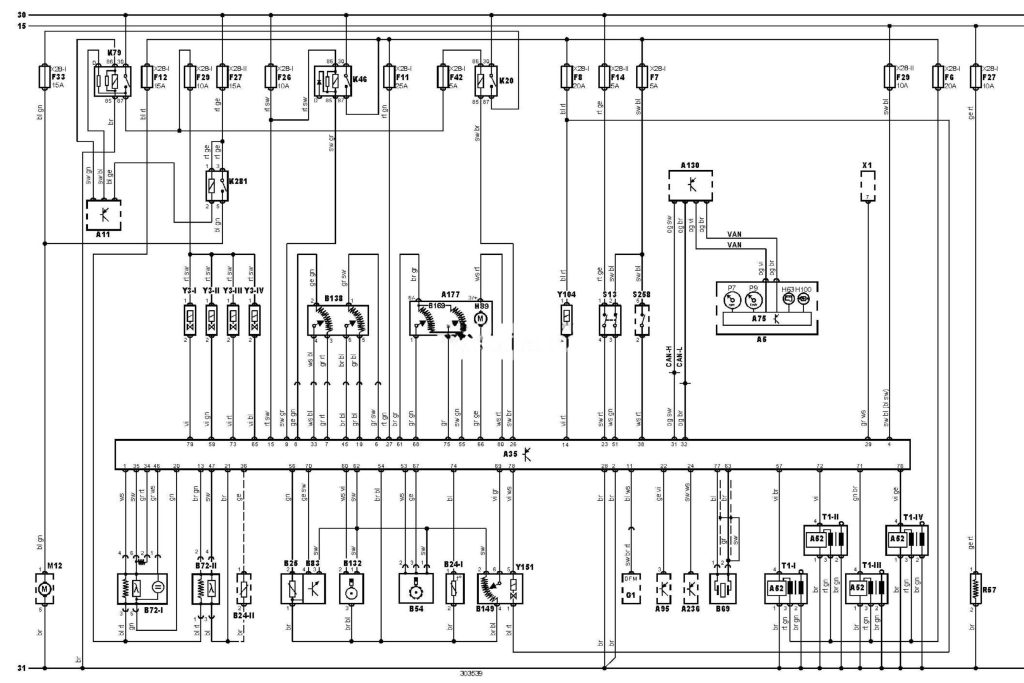

Електросхема двигуна BCA тип 1 Skoda Octavia 2 (1Z)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Skoda

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A11

Багатофункціональний блок управління

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A75

Блок управління комбінацією приладів

A95

Блок управління електродвигуном вентилятора системи охолодження

A130

Блок діагностики

Am

Блок управління дросельною заслінкою

A236

Блок управління електрообладнанням рульової колонки

B24-1

Датчик 1 температури охолоджуючої рідини

B24-2

Датчик 2 температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F6

Запобіжник

F7

Запобіжник

F8

Запобіжник

F11

Запобіжник

F12

Запобіжник

F14

Запобіжник

F26

Запобіжник

F27

Запобіжник

F29

Запобіжник

F33

Запобіжник

F42

Запобіжник

G1

Генератор

H63

Індикатор несправності системи управління двигуном (M1L)

H100

Індикатор несправності каталітичного нейтралізатора

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K79

Реле основних ланцюгів

K281

Пускове реле (паливна система)

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

R57

Обігрівач системи вентиляції картера

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1, моторний відсік

X28-2

Блок запобіжників/реле 1, панель приладів

Y3

Форсунка

Y104

Е/м клапан акумулятора парів палива

Y151

Привід клапана системи рециркуляції ВГ (EGR)

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
