Електрична схема кондиціонера Skoda Octavia 2 (1Z) 2004, 2005 року випуску.

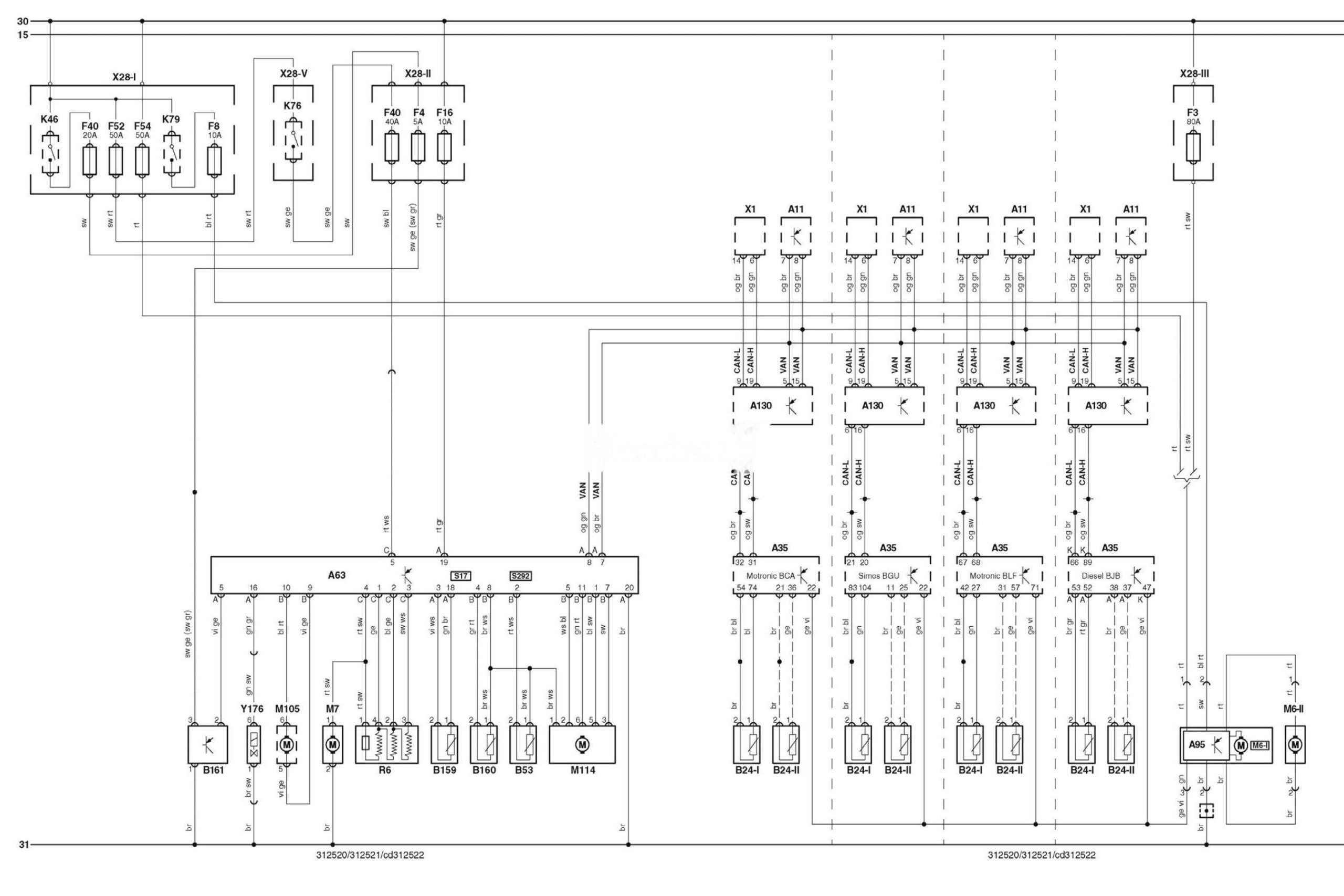

Електросхема кондиціонера (-04.2005).
Позначення до електричної схеми Skoda
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A130 |
Блок діагностики |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F16 |
Запобіжник |
|
F40 |
Запобіжник |
|
F52 |
Запобіжник |
|
F54 |
Запобіжник |
|
K46 |
Реле системи керування двигуном |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K79 |
Реле основних ланцюгів запалювання |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y176 |
Клапан регулювання робочого об’єму компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
