Електрична схема кондиціонера Skoda Superb 2 (3T) 2008, 2009, 2010 року випуску.

Електросхема кондиціонера (-10.2010).

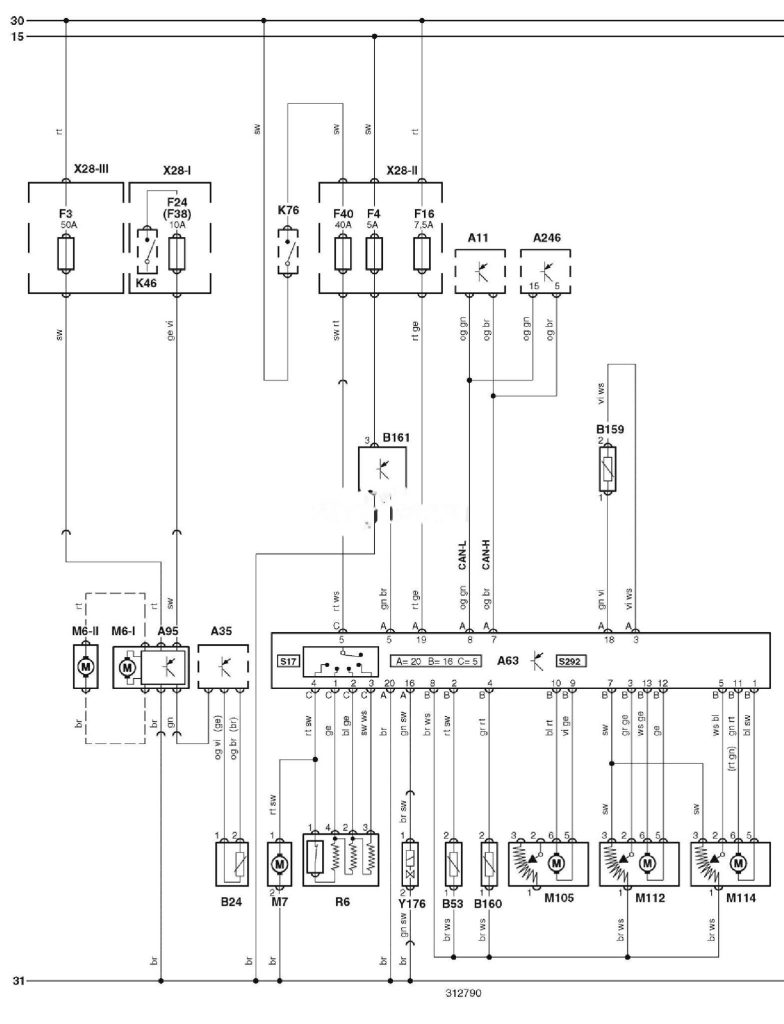

Електросхема кондиціонера тип 1 Skoda Superb 2 (3T)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Skoda

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном (ECM)

A63

Електронний блок керування кондиціонером

A95

Блок керування електродвигуном вентилятора системи охолодження

A246

Шина даних CAN, блок керування шлюзом

B24

Датчик температури охолоджувальної рідини

B53

Датчик температури повітря за випарником кондиціонера

B159

Датчик температури повітря, що подається з вентиляційної решітки приладової панелі

B160

Датчик температури повітря, що подається в ноги

B161

Датчик тиску холодоагенту системи кондиціонування

CAN-H

Шина даних CAN — високий рівень

CAN-L

Шина даних CAN — низький рівень

F3

Запобіжник

F4

Запобіжник

F16

Запобіжник

F40

Запобіжник

K46

Реле системи керування двигуном

K76

Реле допоміжних ланцюгів запалювання

M7

Електродвигун вентилятора кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M114

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

R6

Резистор електродвигуна вентилятора опалювача

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S292

Панель керування кондиціонером/опалювачем

Y176

Клапан регулювання робочого об’єму компресора кондиціонера



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
