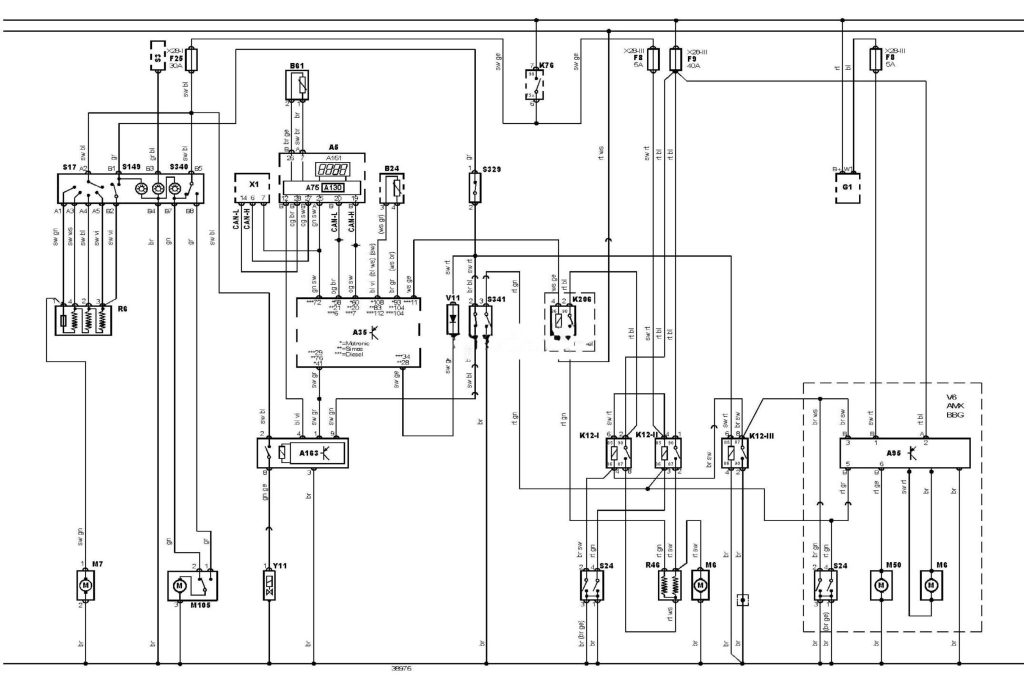

Електрична схема кондиціонера Skoda Superb 1 (3U) 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.
Електросхема кондиціонера — Ручне керування температурою.
Позначення до електричної схеми Skoda
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A75 |
Блок керування комбінацією приборів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A130 |
Блок діагностики |
|
A163 |
Блок керування компресором кондиціонера |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B61 |
Датчик температури навколишнього повітря |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F25 |
Запобіжник |
|
G1 |
Генератор |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K12-3 |
Реле 3 електродвигуна вентилятора системи охолодження |
|
K76 |
Реле допоміжних ланцюгів |
|
K206 |
Відключаюче реле електродвигуна вентилятора системи охолодження (після зупинки двигуна) |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S149 |
Головний вимикач кондиціонера |
|
S329 |
Вимикач за температурою навколишнього повітря |
|
S340 |
Перемикач забору повітря |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
V11 |
Діод кондиціонера |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель 3 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
