Електрична схема двигуна Opel Astra-F 1992, 1993, 1994, 1995, 1996 року випуску.

Електросхема системи управління двигуном C14SE: Multec-M (1992-1996) D1S- 1.4 літра.

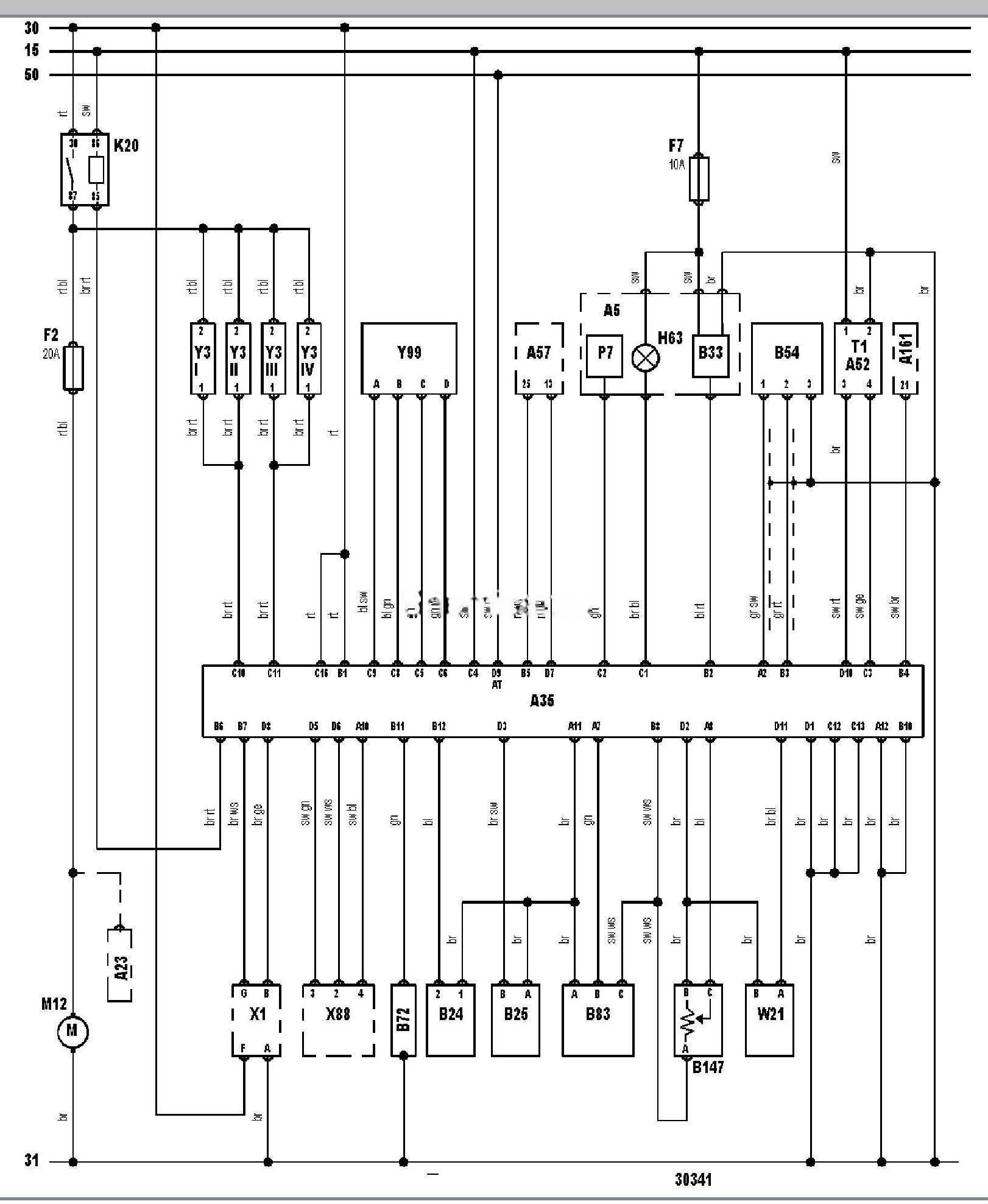

Електросхема двигуна C14SE тип 2 Opel Astra-F
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A23

Блок управління протиугінною системою

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A57

Електронний блок управління КПП

A161

Багатофункціональний дисплей

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B72

Кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B147

Датчик положення дросельної заслінки

F2

Запобіжник

F7

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K20

Реле паливного насоса

M12

Паливний насос

P7

Тахометр

T1

Котушка запалювання

W21

Октан-коректор

X1

Діагностичний роз’єм (DLC)

X88

Роз’єм кондиціонера

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
