Електрична схема двигуна Opel Astra-F 1991, 1992, 1993, 1994, 1995, 1996, 1997 року випуску.

Електросхема системи управління двигуном C20NE : Bosch Motronic 1.5.2 — 2.0 літра.

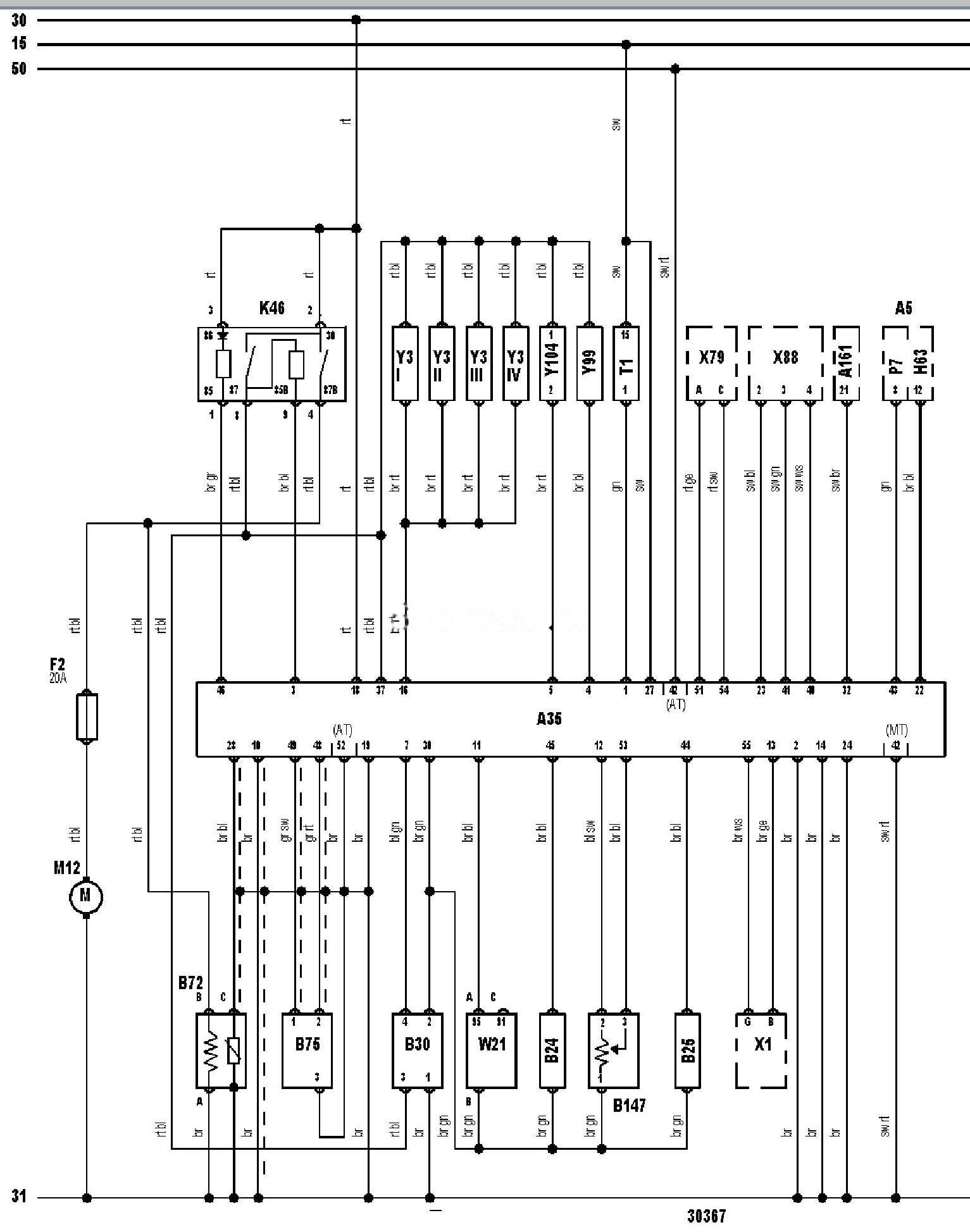

Електросхема двигуна C20NE Opel Astra-F
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів — індикатор несправності горить

A35

Електронний блок управління двигуном

A161

Багатофункціональний дисплей

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B72

Підігрітий кисневий датчик

B75

Датчик частоти обертання колінчастого вала

B147

Датчик положення дросельної заслінки

F2

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K46

Блок реле

M12

Паливний насос

P7

Тахометр

T1

Котушка запалювання

W21

Октан-коректор

X1

Діагностичний роз’єм (DLC)

X79

Роз’єм АКПП

X88

Роз’єм кондиціонера

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
