Електрична схема двигуна Opel Astra-F 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 року випуску.

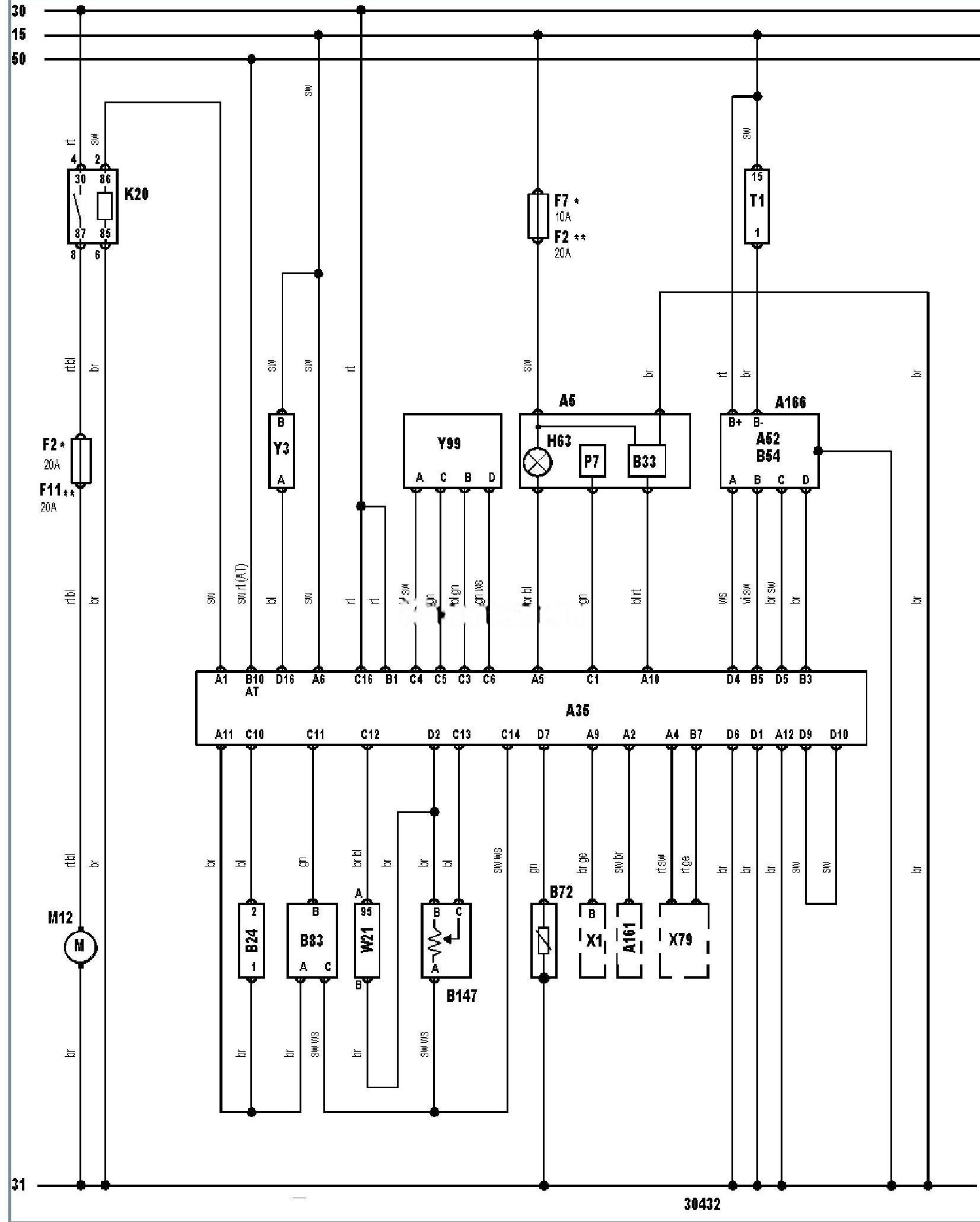

Електросхема системи управління двигуном C16ZN : GM Multec-Central — 1.4 літра.

Електросхема двигуна C16NZ Opel Astra-F
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A161

Багатофункціональний дисплей

A166

Розподільник

B24

Датчик температури охолоджуючої рідини

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B72

Кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B147

Датчик положення дросельної заслінки

H63

Індикатор несправності системи управління двигуном (M1L)

K20

Реле паливного насоса

M12

Паливний насос

P7

Тахометр

T1

Котушка запалювання

W21

Октан-коректор

X1

Діагностичний роз’єм (DLC)

X79

Роз’єм КПП — АКПП

Y3

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
