Електрична схема двигуна Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема системи управління двигуном RFL (XU10J2U) — — V1N 17365110

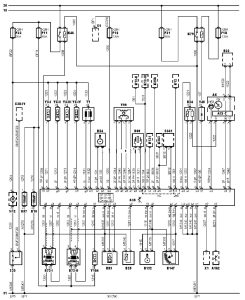

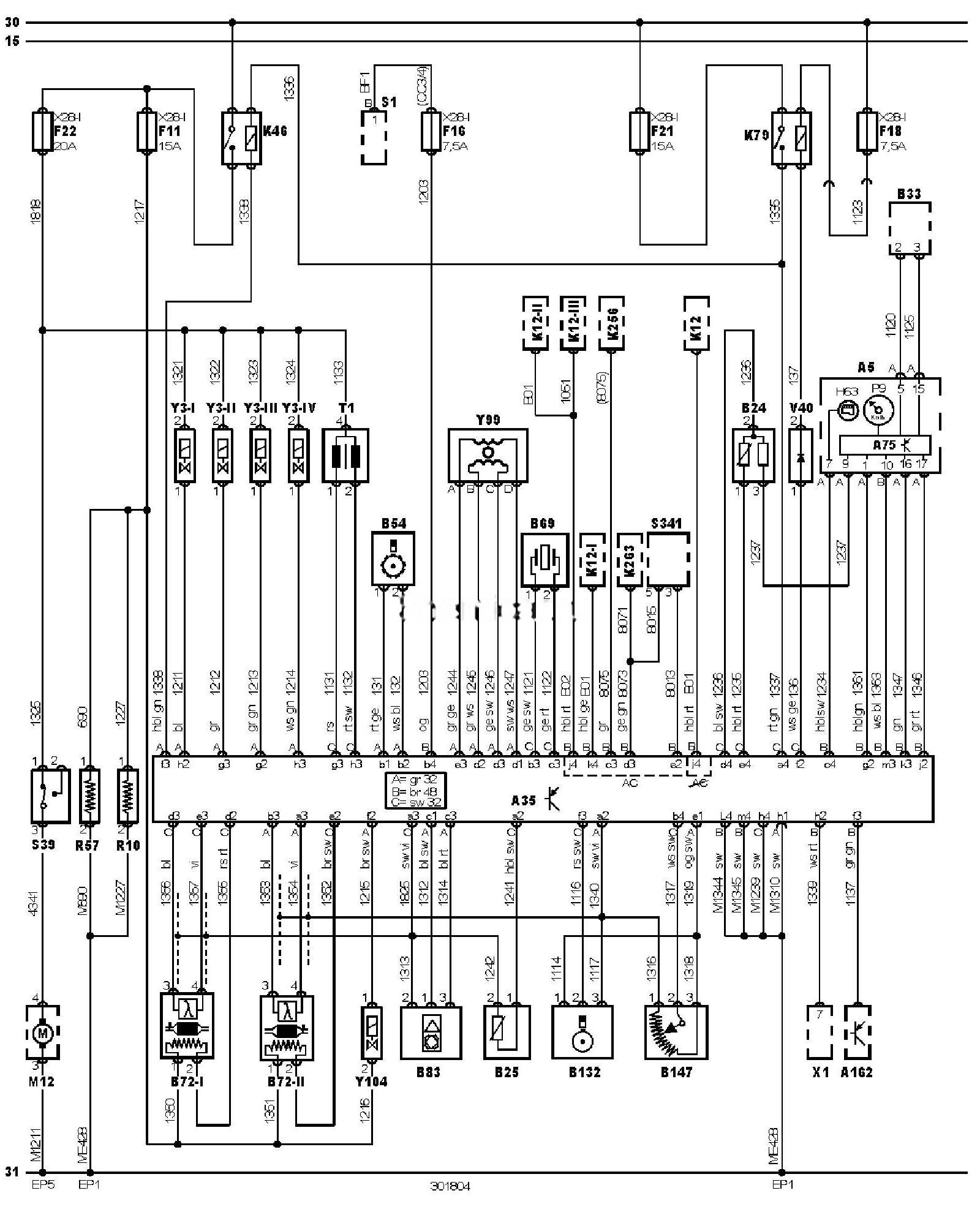

Електросхема двигуна RFL тип 1 Citroen Jumper 1 (230) FL
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Citroen Jumper 1 (230) FL

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приборів

A162

Електронний блок управління іммобілайзером

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску у впускному колекторі

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

EP1

Точка маси

EP5

Точка маси

F11

Запобіжник

F16

Запобіжник

F18

Запобіжник

F21

Запобіжник

F22

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K12

Реле електродвигуна вентилятора системи охолодження

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K12-3

Реле 3 електродвигуна вентилятора системи охолодження

K46

Реле системи управління двигуном

K79

Реле основних ланцюгів запалювання

K256

Реле повністю відкритого положення дросельної заслінки

K263

Реле відключення електромагнітної муфти компресора кондиціонера

M12

Паливний насос

P9

Спідометр

R10

Підігрівач корпусу дросельної заслінки

R57

Обігрівач системи вентиляції картера

S1

Замок запалювання

S39

Інерційний вимикач відсічки подачі палива

S341

Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

T1

Котушка запалювання

V40

Діод ланцюга системи управління двигуном

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1 — моторний відсік

Y3

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
