Електрична схема електроприводу дзеркал Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.

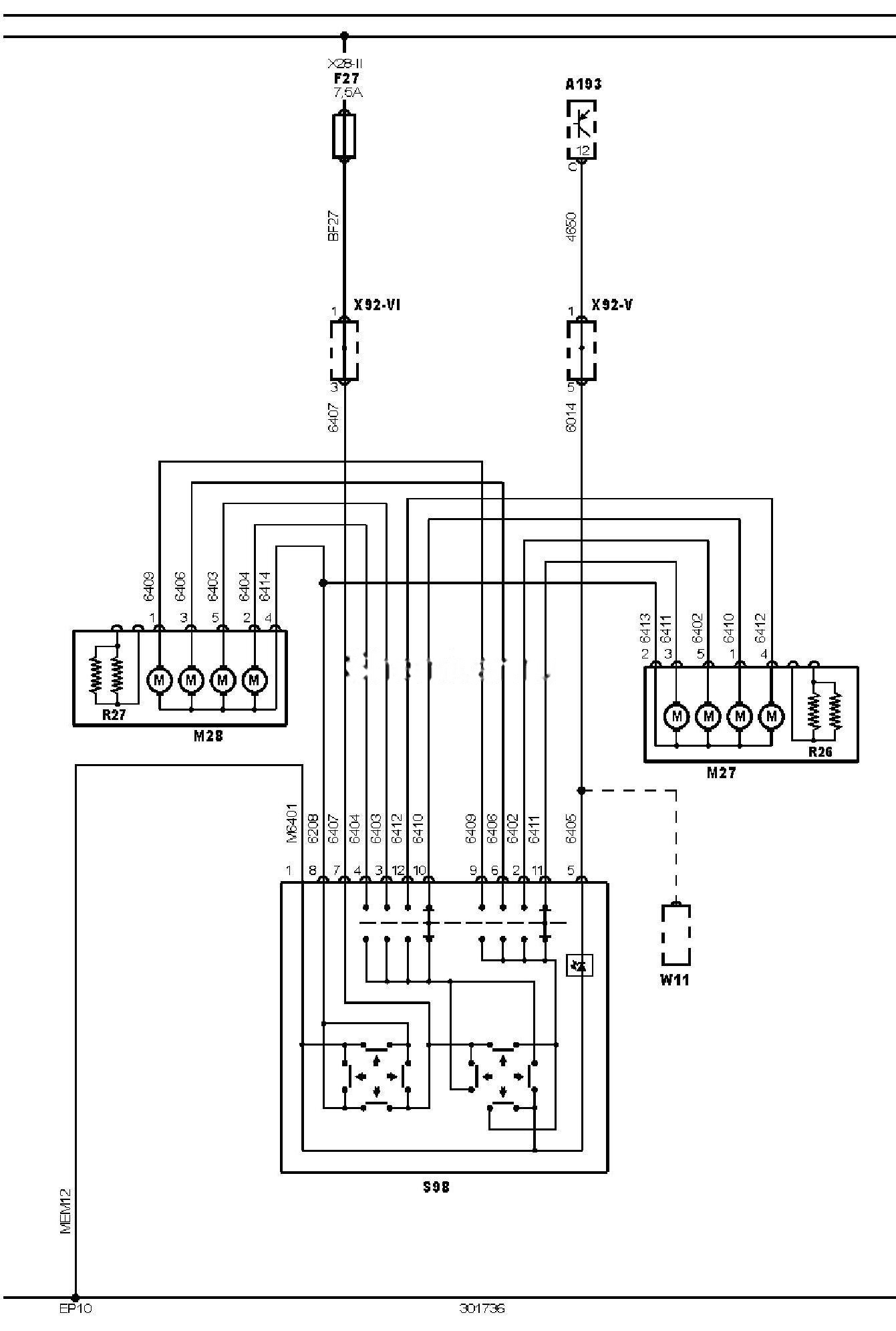

Електросхема електроприводу дзеркал — RHD
Позначення до електричної схеми Citroen Jumper 1 (230) FL
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A193 |
Багатофункціональний перемикач у зборі |
|
EP10 |
Точка маси |
|
F27 |
Запобіжник |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
W11 |
Запасний провід (джгут проводів) |
|
X28-2 |
Блок запобіжників/реле 2- приладова панель, зліва |
|
X92-V |
Роз’єм (джампер) 5 |
|
X92-V1 |
Роз’єм (джампер) 6 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
