Електрична схема двигуна Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.

Електросхема системи управління двигуном RFS (XU10J4RS/L3) 2.0 16V — З блоком реле

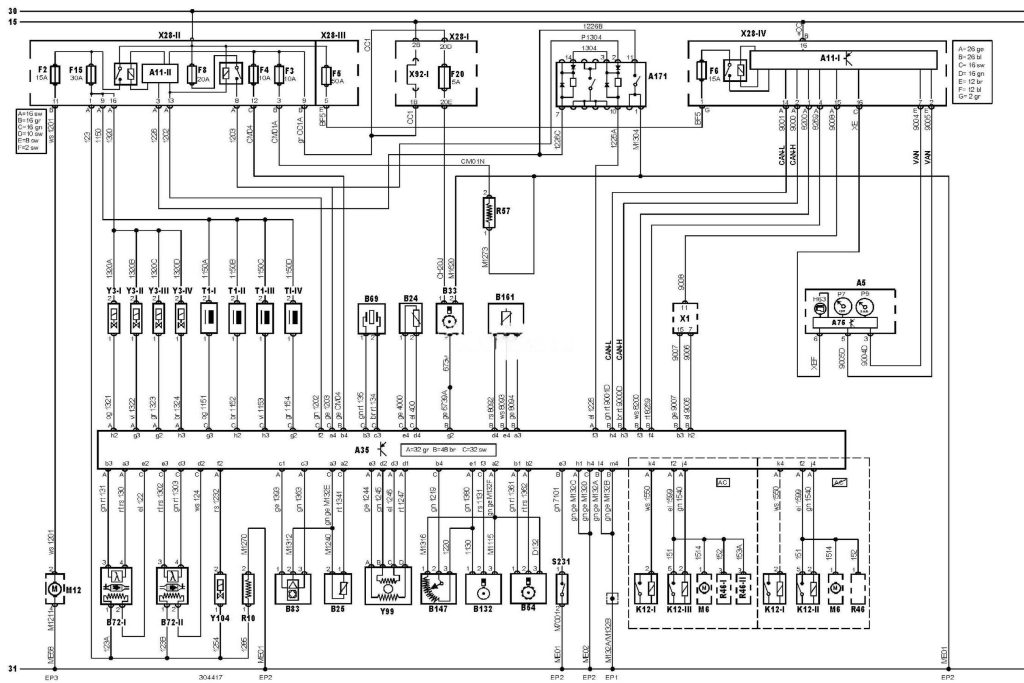

Електросхема двигуна RFS тип 2 Citroen Xsara (Mk2)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen Xsara 2

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок управління 1

A11-2

Багатофункціональний блок управління 2

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приборів

A171

Блок реле

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску у впускному колекторі

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

B161

Датчик тиску холодоагенту системи кондиціонування

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP3

Точка маси

F2

Запобіжник

F3

Запобіжник

F4

Запобіжник

F5

Запобіжник

F6

Запобіжник

F8

Запобіжник

F15

Запобіжник

F20

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K12-3

Реле 3 електродвигуна вентилятора системи охолодження

M6

Електродвигун вентилятора системи охолодження

M12

Паливний насос

P7

Тахометр

P9

Спідометр

R10

Підігрівач корпусу дросельної заслінки

R46

Резистор електродвигуна вентилятора системи охолодження

R46-1

Резистор 1 електродвигуна вентилятора системи охолодження

R46-2

Резистор 2 електродвигуна вентилятора системи охолодження

R57

Обігрівач системи вентиляції картера

S231

Датчик-вимикач по тиску в системі підсилювача керма

T1

Котушка запалювання

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-3

Блок запобіжників/реле, моторний відсік 2

X28-1V

Блок запобіжників/реле, приладова панель 2

X92-1

Роз’єм (джампер) 1

Y3

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
