Електрична схема електропривода дзеркал Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.

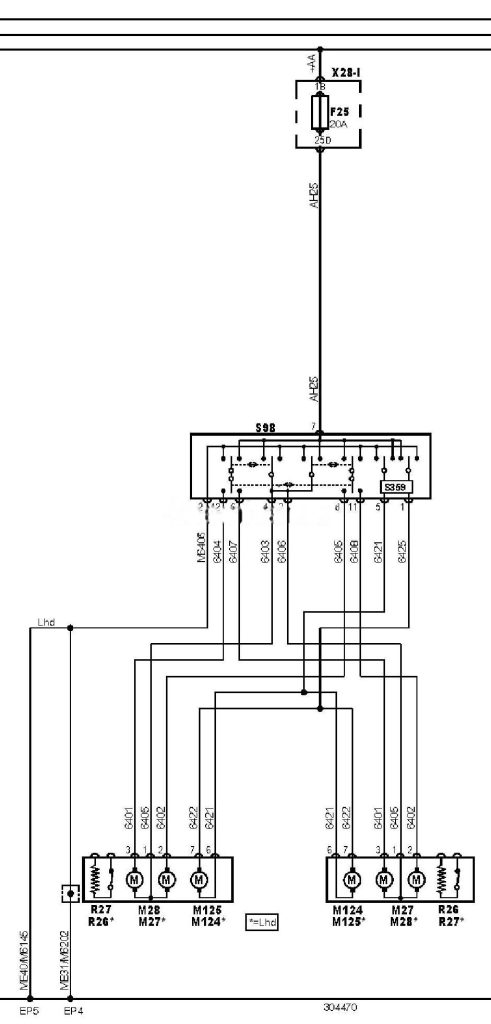

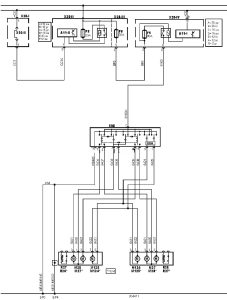

Електросхема електропривода дзеркал — З відкидними дзеркалами заднього виду на дверях (PRO № -09581)
Позначення до електричної схеми Сitroen Xsara 2
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F25 |
Запобіжник |
|
M27 |
Електродвигун привода регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун привода регулювання дзеркала заднього виду на двері пасажира |
|
M124 |
Електродвигун привода складання дзеркала заднього виду на двері водія |
|
M125 |
Електродвигун привода складання дзеркала заднього виду на двері пасажира |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S359 |
Вимикач складання дзеркал заднього виду |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
