Електрична схема електропривода дзеркал Citroen C4 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

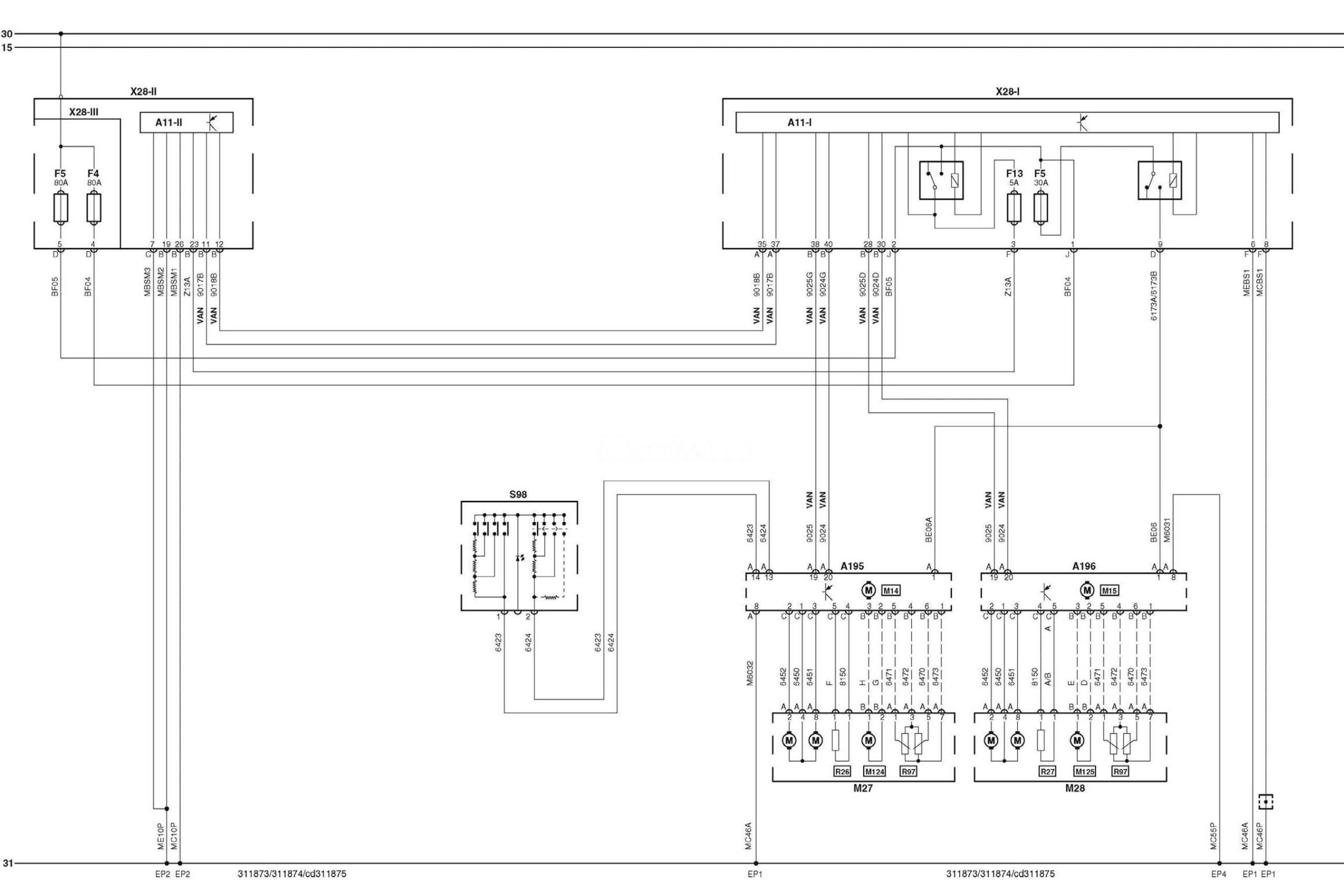

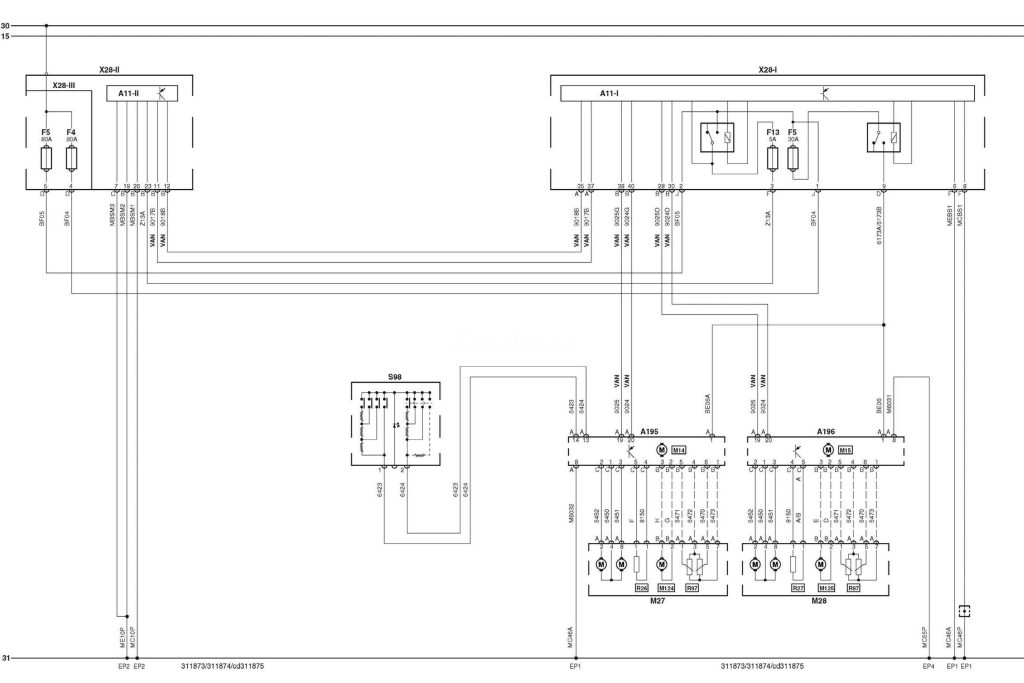

Електросхема електропривода дзеркал — LHD без пам’яті
позначення до електричної схеми Сitroen C4
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
M14 |
Електродвигун привода склопідйомника дверей водія |
|
M15 |
Електродвигун привода склопідйомника дверей пасажира |
|
M27 |
Електродвигун привода регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун привода регулювання дзеркала заднього виду на двері пасажира |
|
M124 |
Електродвигун привода складання дзеркала заднього виду на двері водія |
|
M125 |
Електродвигун привода складання дзеркала заднього виду на двері пасажира |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R97 |
Датчик положення (потенціометр) дзеркал заднього виду |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
VAN |
Шина даних VAN |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
