Електрична схема двигуна VTi Citroen C4 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

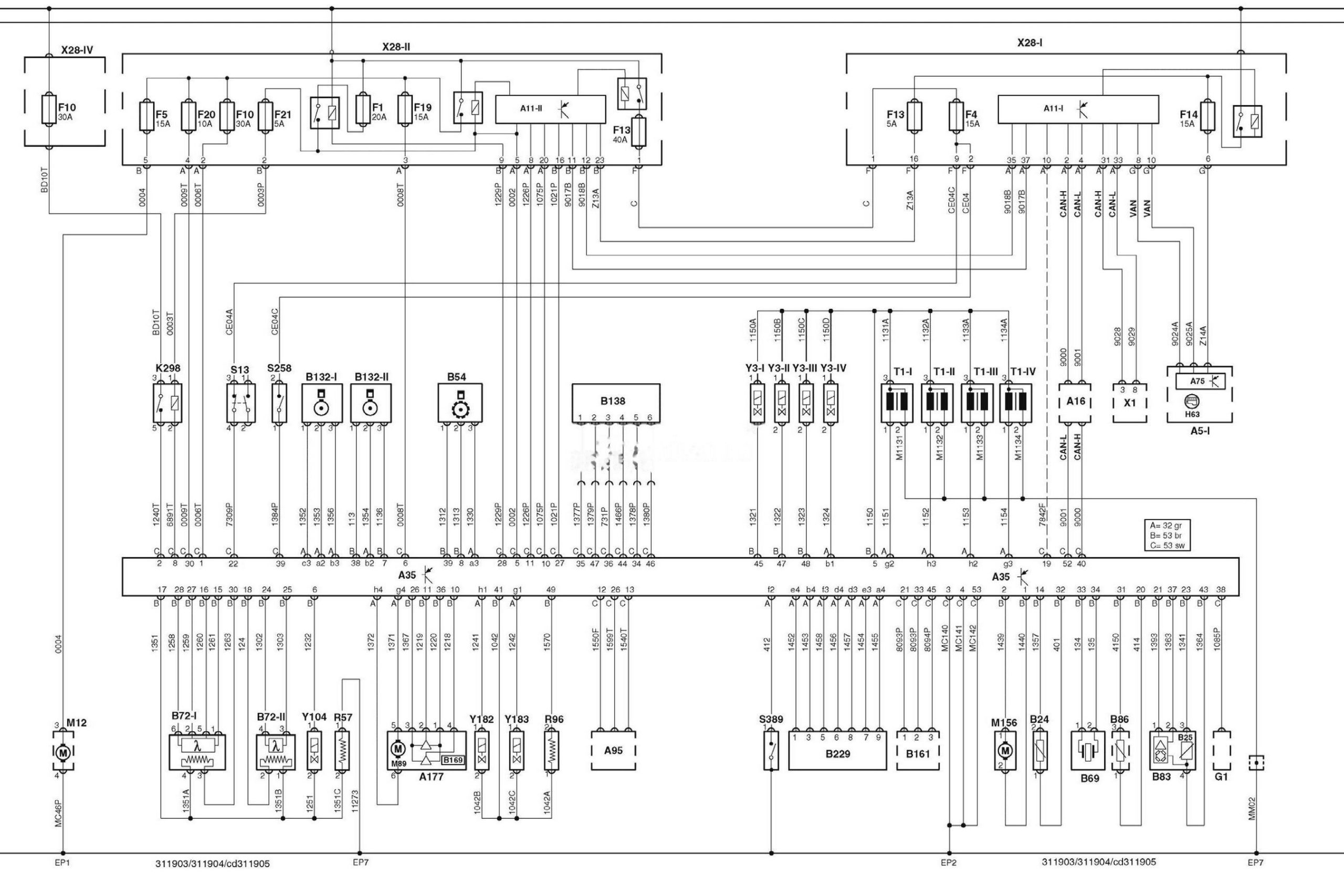

Електросхема системи управління двигуном VTi- 5FW (EP6)
Позначення до електричної схеми Сitroen C4
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A75 |
Блок управління комбінацією приладів |
|
A95 |
Блок управління електродвигуном вентилятора системи охолодження |
|
A177 |
Блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B86 |
Датчик рівня моторного масла |
|
B138 |
Датчик положення педалі акселератора |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
B229 |
Датчик частоти обертання правого заднього колеса |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP7 |
Точка маси |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
G1 |
Генератор |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K298 |
Реле блоку управління висотою підйому клапана |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
M156 |
Електродвигун приводу склопідйомника дверей пасажира |
|
R57 |
Обігрівач системи вентиляції картера |
|
R96 |
Термостат системи охолодження |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S389 |
Датчик аварійного тиску моторного масла |
|
T1 |
Котушка запалювання |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y182 |
Привід системи зміни фаз газорозподілу, впуск |
|
Y183 |
Привід системи зміни фаз газорозподілу, випуск |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
