Електросхема звукового сигналу Citroen C4 2004-2011

Електрична схема звукового сигналу Citroen C4 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

Електросхема звукового сигналу

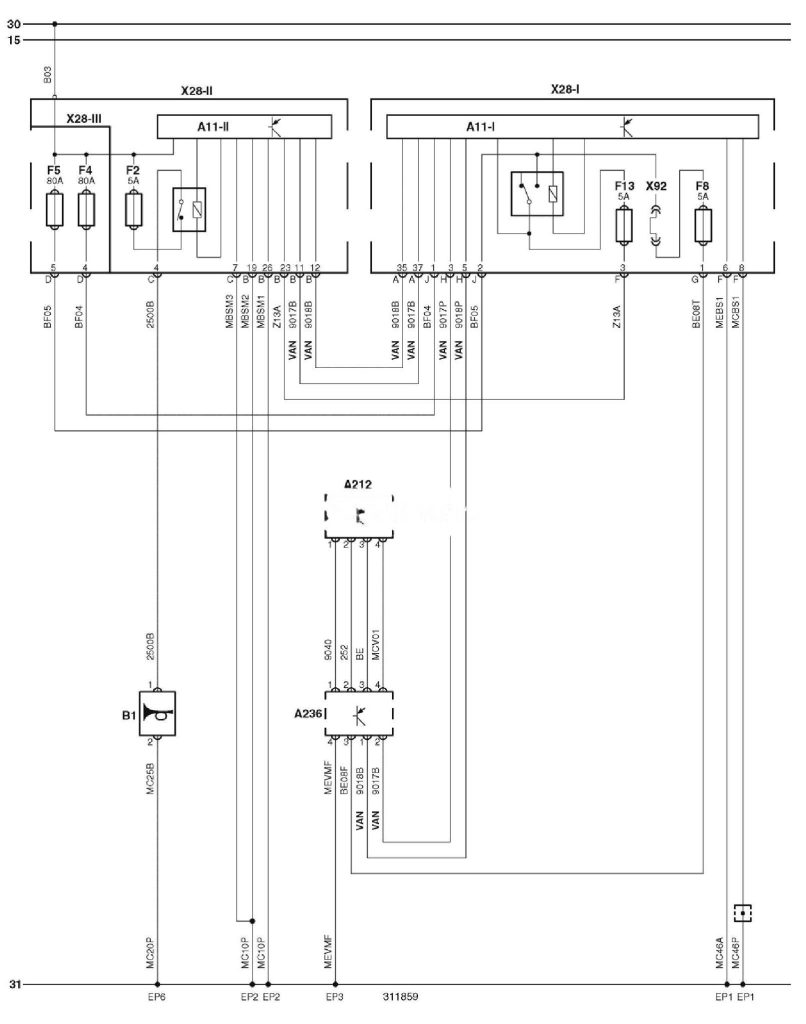

Електросхема звукового сигналу Citroen C4 2004-2011 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen C4

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A212	Блок керування електрообладнанням керма
A236	Блок керування електрообладнанням рульової колонки
B1	Звуковий сигнал (єдиний)
EP1	Точка маси
EP2	Точка маси
EP3	Точка маси
EP6	Точка маси
F2	Запобіжник
F4	Запобіжник
F5	Запобіжник
F8	Запобіжник
F13	Запобіжник
VAN	Шина даних VAN
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Citroen C4 (Mk1)
