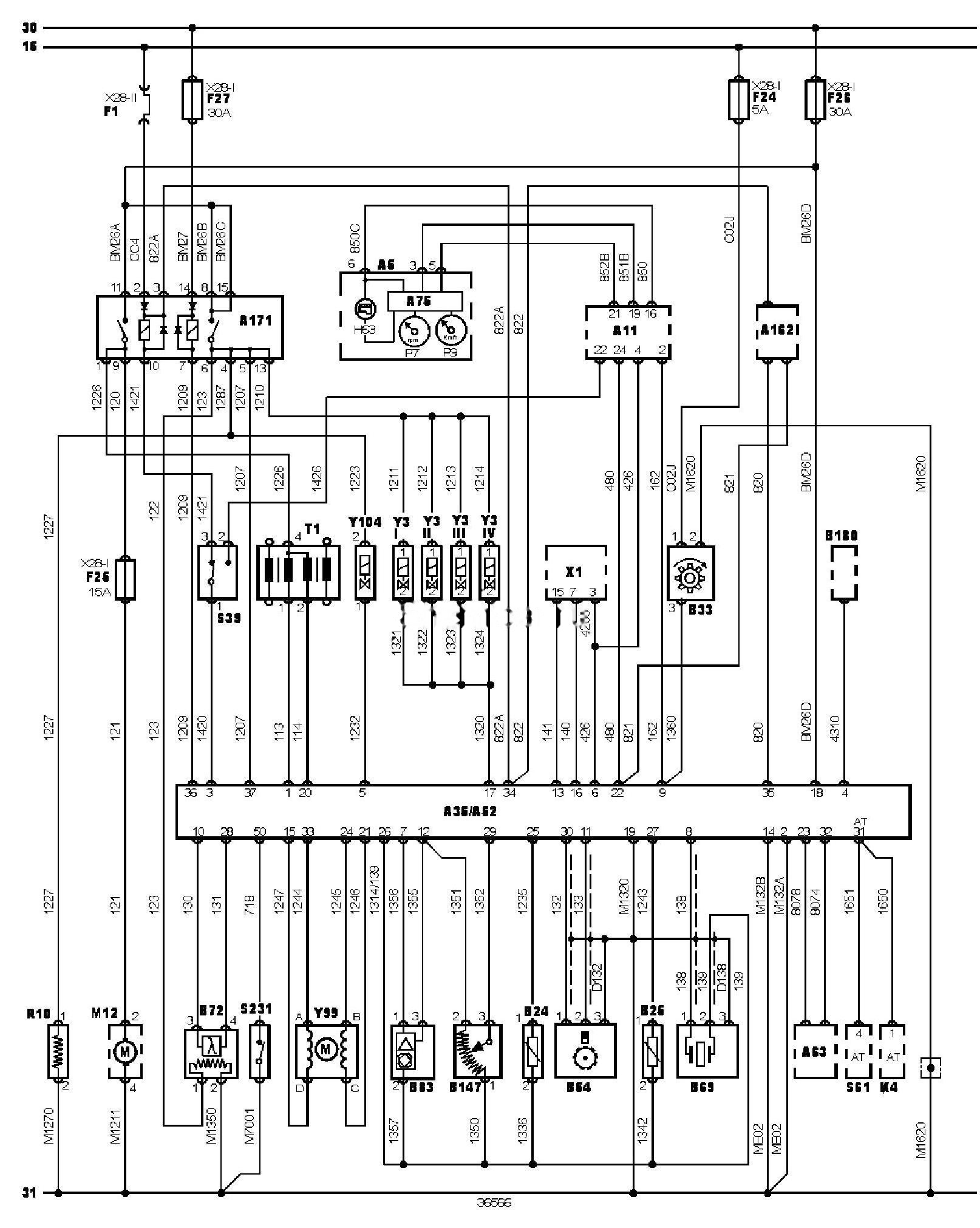

Електросхема двигуна RFV тип 2 Citroen Xsara

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок управління

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приборів

A162

Електронний блок управління іммобілайзером

A171

Блок реле

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B147

Датчик положення дросельної заслінки

B180

Датчик низького рівня палива

F1

Запобіжник

F24

Запобіжник

F25

Запобіжник

F26

Запобіжник

F27

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K4

Реле стартера

M12

Паливний насос

P7

Тахометр

P9

Спідометр

R10

Підігрівач корпусу дросельної заслінки

S39

Інерційний вимикач відсічки подачі палива

S61

Вимикач режиму kick-down

S231

Датчик-вимикач по тиску в системі підсилювача кермового управління

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
