Електросхема звукового сигналу Citroen Xsara

Електрична схема звукового сигналу Citroen Xsara (Mk1)997, 1998, 1999, 2000 року випуску.

Електросхема звукового сигналу (-11.1999)

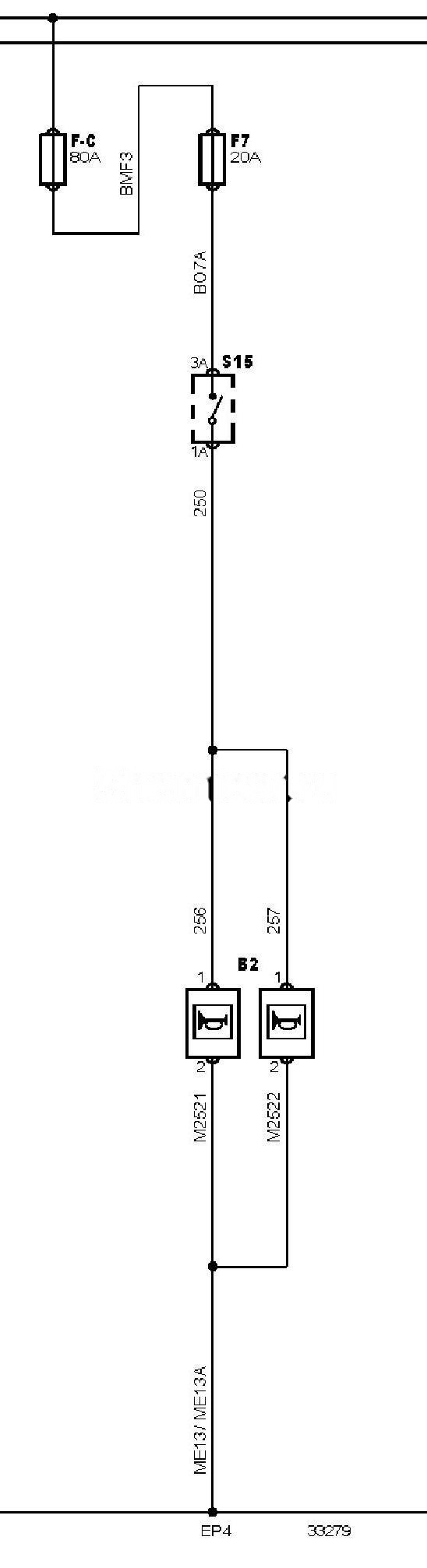

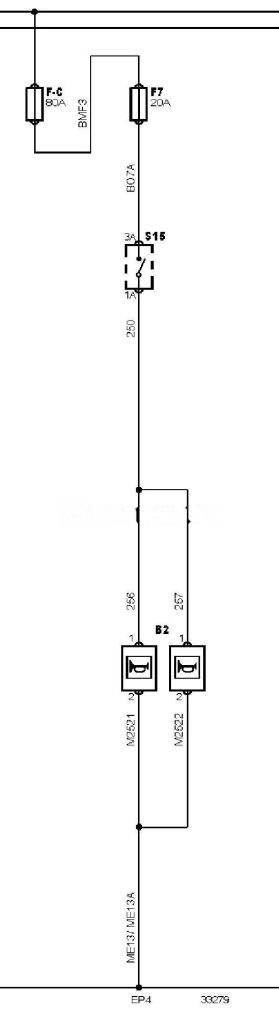

Електросхема звукового сигналу Citroen Xsara — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Xsara

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
B2	Звуковий сигнал (подвійний)
EP4	Точка маси
F-C	Запобіжник
F7	Запобіжник
S15	Вимикач звукового сигналу

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
