Електрична схема двигуна Opel Astra-F 1996, 1997, 1998 року випуску.

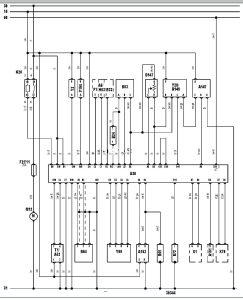

Електросхема системи управління двигуном X16SZ : Multec-Central — 1.6 літра.

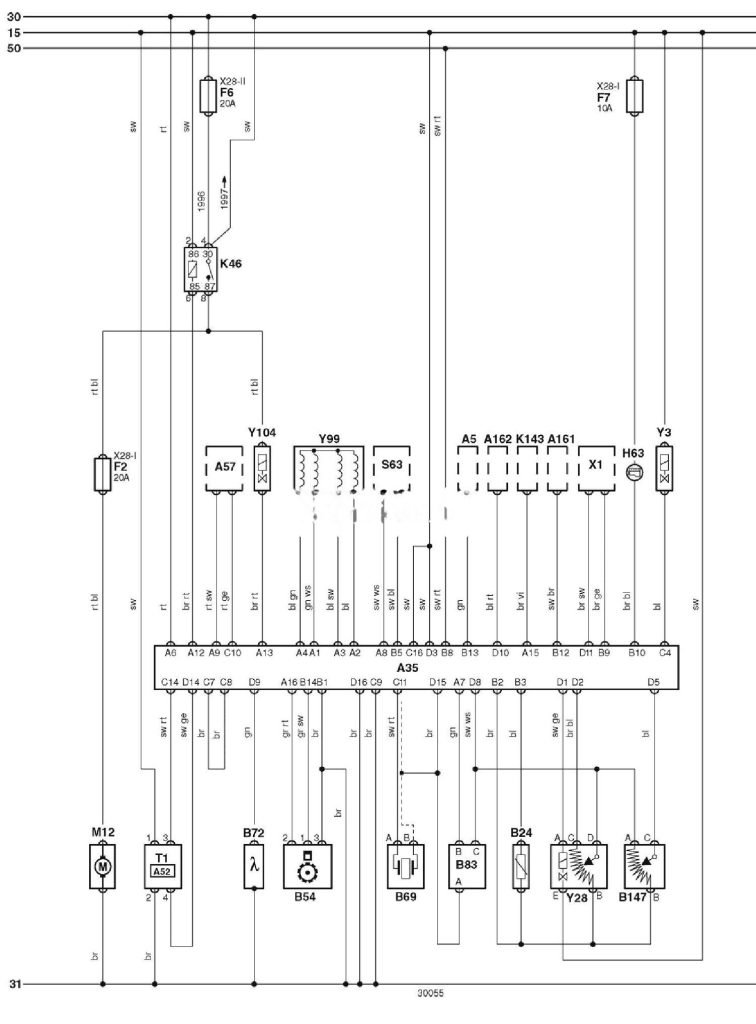

Електросхема двигуна X16SZR Opel Astra-F
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A35

Електронний блок управління двигуном (ECM)

A52

Комутатор системи запалювання

A57

Електронний блок управління трансмісією (TCM)

A162

Електронний блок управління іммобілайзером

B24

Датчик температури охолоджуючої рідини

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Кисневий датчик

B83

Датчик абсолютного тиску у впускному колекторі

B147

Датчик положення дросельної заслінки

F2

Запобіжник

F6

Запобіжник

F7

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K46

Реле системи управління двигуном

K143

Реле електромагнітної муфти компресора кондиціонера

M12

Паливний насос

S63

Датчик-вимикач за тиском холодоагенту в системі кондиціонування

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

Y3

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
