Електрична схема електроприводу дзеркал Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

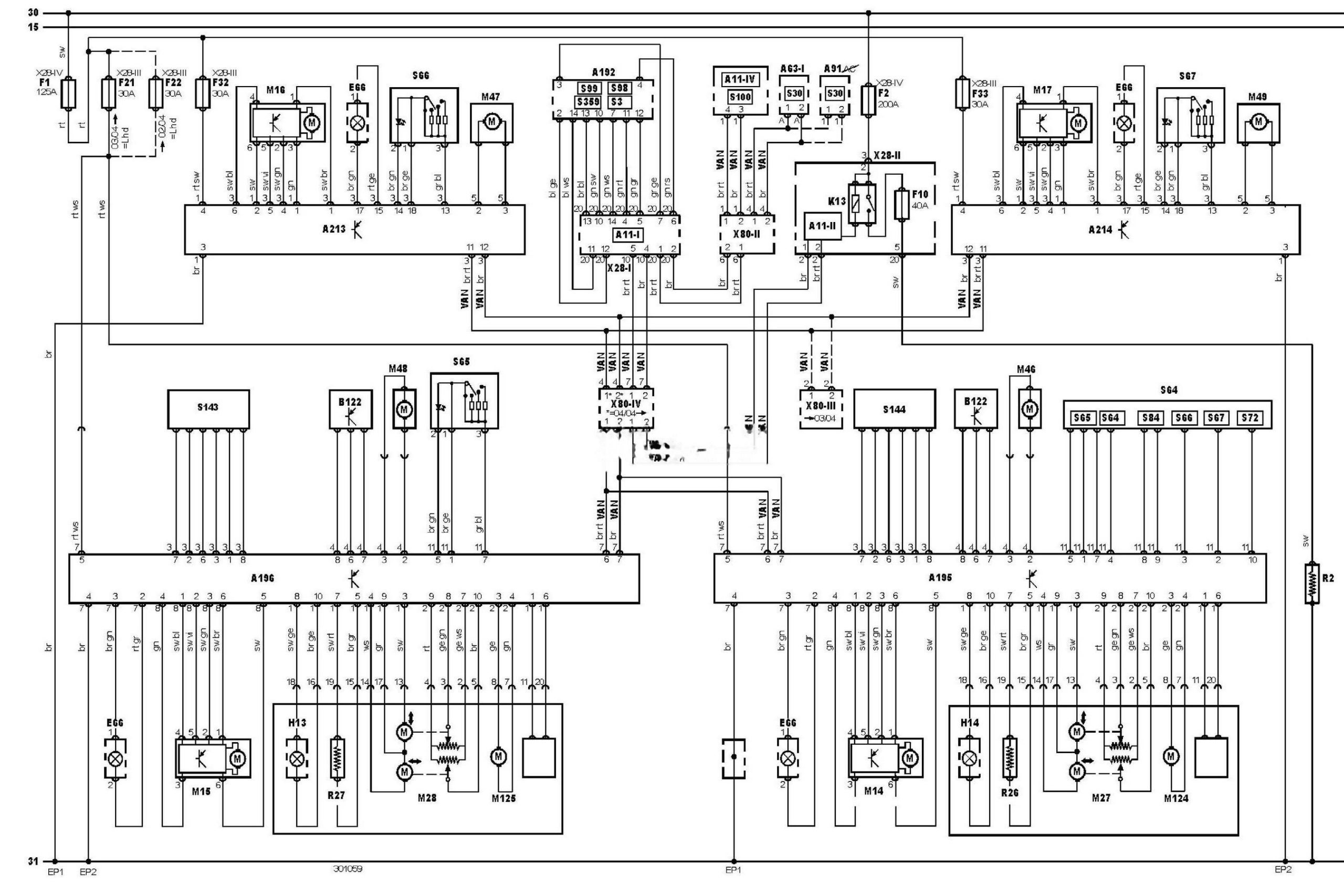

Електросхема електроприводу дзеркал — RHD.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-1V |
Багатофункціональний блок керування 4 |
|
A63-1 |
Електронний блок керування кондиціонером 1 |
|
A91 |
Блок керування обігрівачем |
|
A192 |
Блок керування освітленням |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A213 |
Блок керування електрообладнанням лівих задніх дверей |
|
A214 |
Блок керування електрообладнанням правих задніх дверей |
|
B122 |
Датчик сигналів протиугінної системи |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
E66 |
Габаритна лампа(и) дверей |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F10 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
K13 |
Реле обігрівача заднього скла |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M16 |
Електродвигун приводу склопідйомника задніх лівих дверей |
|
M17 |
Електродвигун приводу склопідйомника задніх правих дверей |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M124 |
Електродвигун приводу складання дзеркала заднього виду на двері водія |
|
M125 |
Електродвигун приводу складання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S3 |
Вимикач фар |
|
S30 |
Вимикач обігрівача заднього скла |
|
S64 |
Вимикач електроприводу склопідйомника (двері водія) |
|
S65 |
Вимикач електроприводу склопідйомника (двері пасажира) |
|
S66 |
Вимикач електроприводу склопідйомника (ліві задні двері) |
|
S67 |
Вимикач електроприводу склопідйомника (праві задні двері) |
|
S72 |
Вимикач блокування електроприводів склопідйомників |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S99 |
Перемикач вибору дзеркала заднього виду |
|
S100 |
Головний вимикач центрального замка |
|
S143 |
Багатофункціональний перемикач приводу регулювання сидіння пасажира |
|
S144 |
Багатофункціональний перемикач приводу регулювання сидіння водія |
|
S359 |
Вимикач складання дзеркал заднього виду |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X28-3 |
Блок запобіжників/реле, приладова панель |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X80-1V |
Роз’єм 4 шини даних |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
