Електрична схема кондиціонера Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

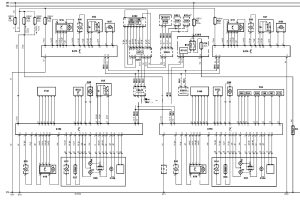

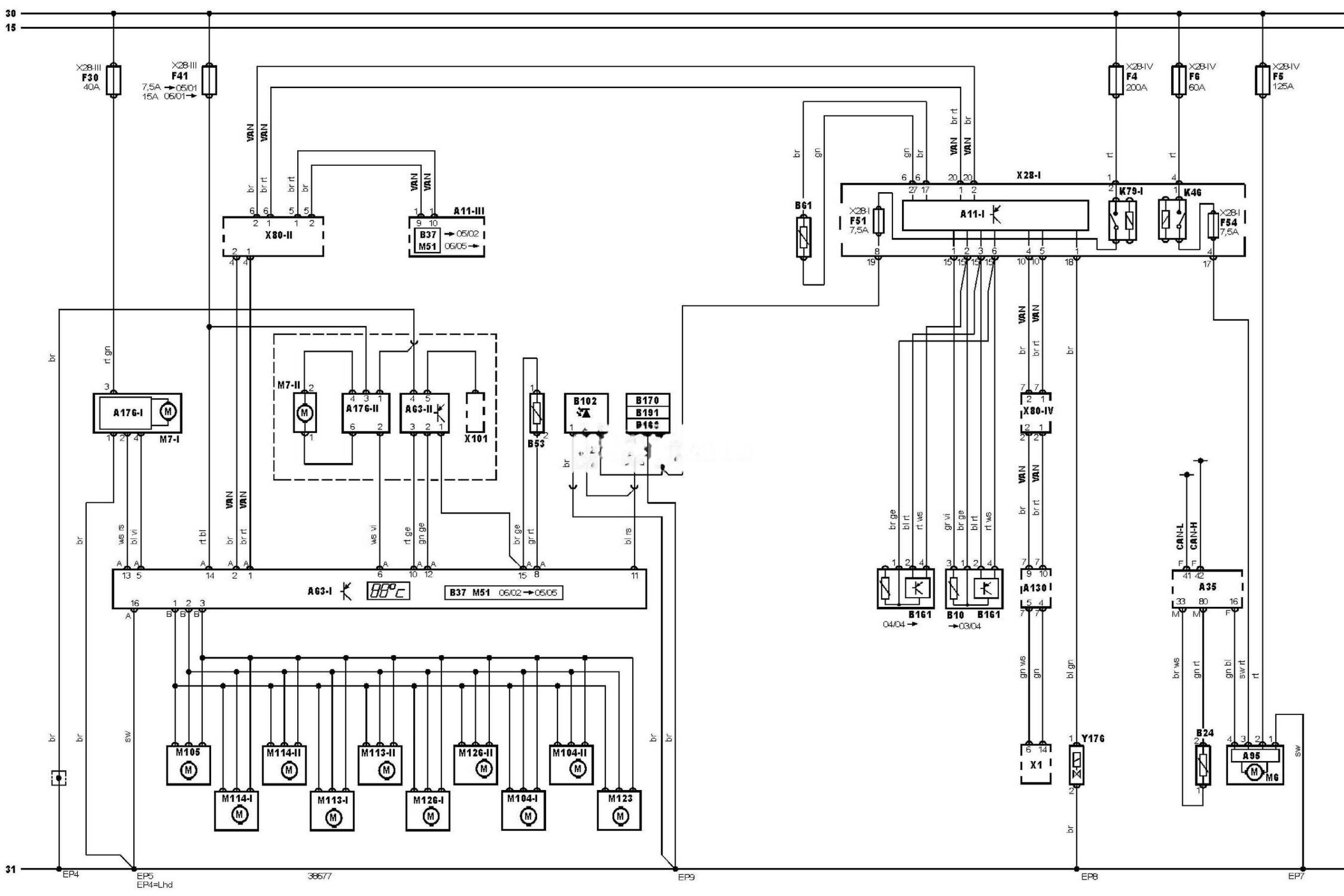

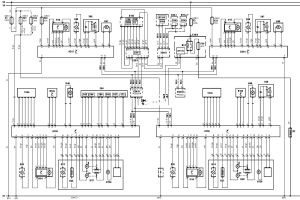

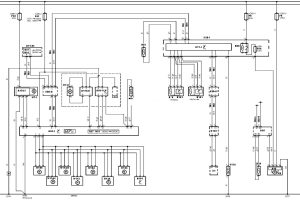

Електросхема кондиціонера — Автоматичне керування температурою.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A35 |
Електронний блок керування двигуном |
|
A63-1 |
Електронний блок керування кондиціонером, передній |
|
A63-2 |
Електронний блок керування кондиціонером, задній кондиціонер |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A130 |
Блок діагностики |
|
A176-1 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача, передній |
|
A176-2 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача, задній |
|
B10 |
Датчик температури холодоагенту системи кондиціонування |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
B191 |
Датчик вологості повітря на впуску (кондиціонер/опалювач) |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F30 |
Запобіжник |
|
F41 |
Запобіжник |
|
F51 |
Запобіжник |
|
F54 |
Запобіжник |
|
K46 |
Реле системи керування двигуном |
|
K79-1 |
Реле 1 основних ланцюгів |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7-1 |
Електродвигун вентилятора кондиціонера/опалювача, передній |
|
M7-2 |
Електродвигун вентилятора кондиціонера/опалювача, задній |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M104-1 |
Електродвигун 1 приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M104-2 |
Електродвигун 2 приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M113-1 |
Електродвигун 1 приводу заслінки обдування скла |
|
M113-2 |
Електродвигун 2 приводу заслінки обдування скла |
|
M114-1 |
Електродвигун 1 приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M114-2 |
Електродвигун 2 приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M123 |
Електродвигун приводу заслінки акумулятора парів палива |
|
M126-1 |
Електродвигун 1 приводу заслінки подачі повітря до ніг |
|
M126-2 |
Електродвигун 2 приводу заслінки подачі повітря до ніг |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, панель приладів |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-1V |
Роз’єм 4 шини даних |
|
X101 |
Роз’єм регулювання підсвічування панелі приладів |
|
Y176 |
Е/м клапан регулювання робочого об’єму компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
