Електрична схема ламп зовнішнього освітлення Ford Transit 2003, 2004, 2005, 2006 року випуску.

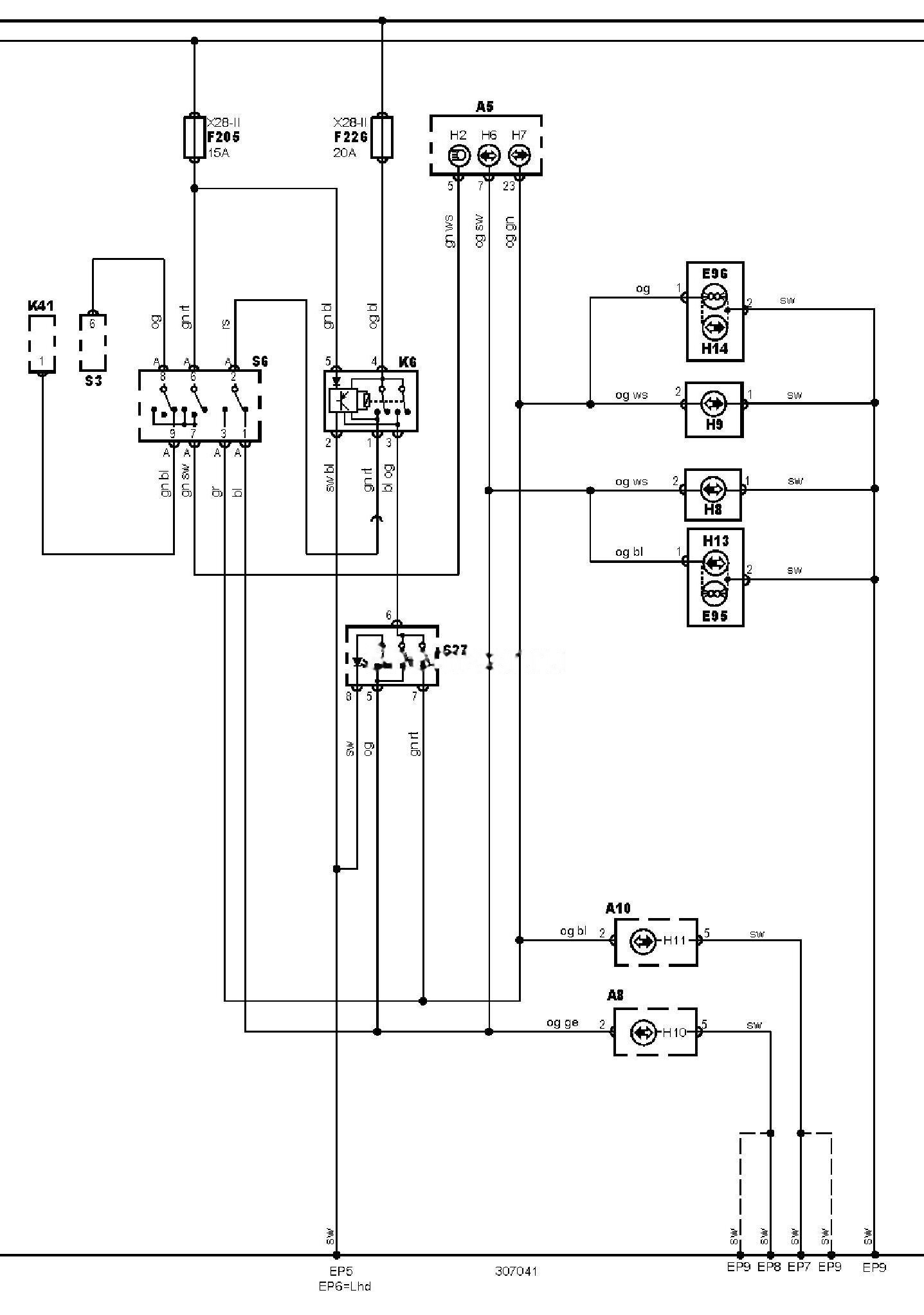

Електросхема ламп зовнішнього освітлення — Індикаторів — без роз’єму електрообладнання причепа (08.2003-).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E95 |
Лампа бокового габариту (лівий передній) |
|
E96 |
Лампа бокового габариту (правий передній) |
|
F205 |
Запобіжник |
|
F226 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту / габарит |
|
H14 |
Правий повторювач покажчиків повороту / габарит |
|
K6 |
Реле аварійної сигналізації |
|
K41 |
Реле ближнього світла фар |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S27 |
Вимикач аварійної сигналізації |
|
X28-2 |
Блок запобіжників/реле, панель приладів 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
