Електрична схема системи кондиціонування Citroen Jumpy 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

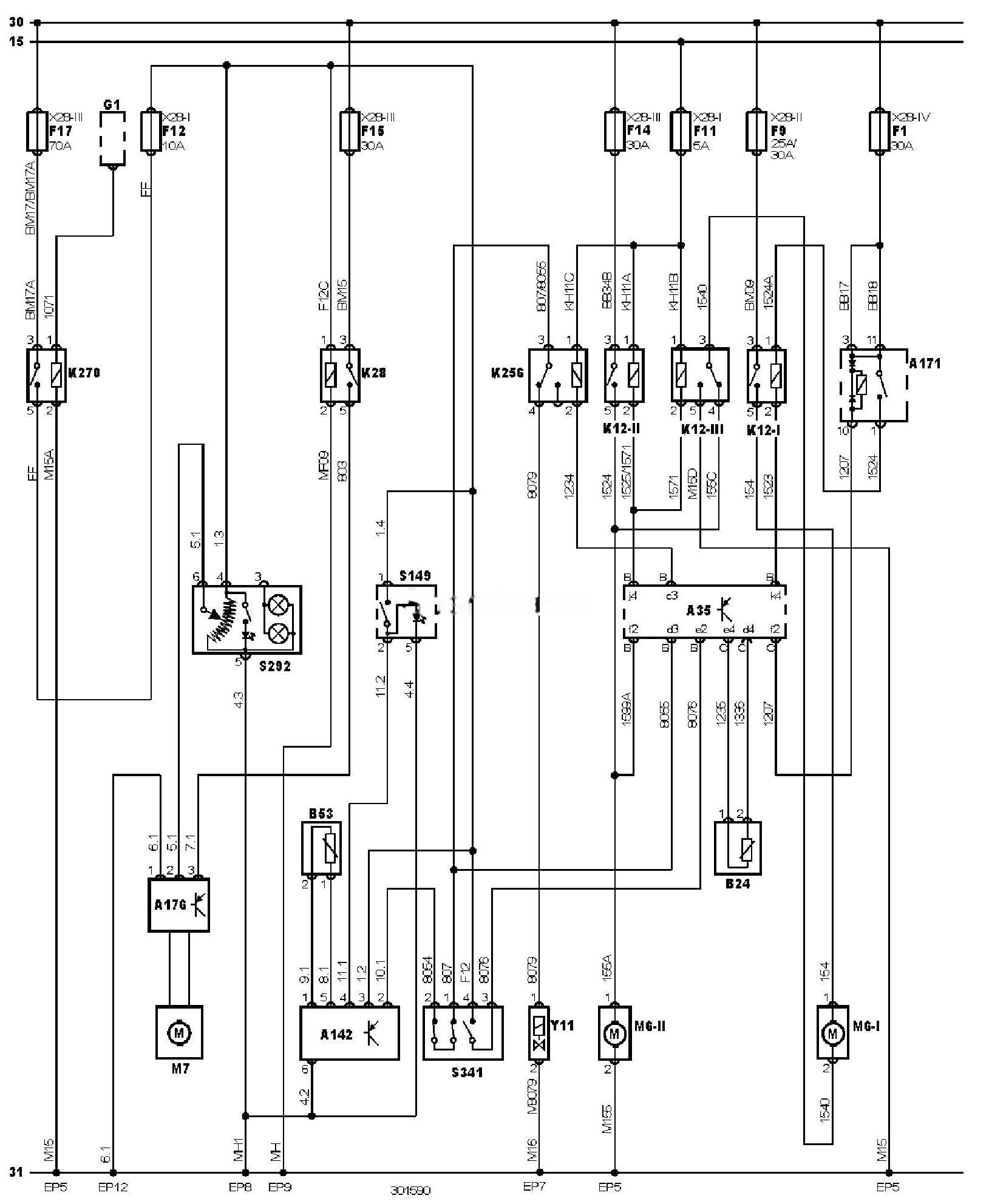

Електросхема системи кондиціонування та системи охолодження двигуна
Позначення до електричної схеми Сitroen Jumpy 1/2
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A142 |
Блок керування датчиками температури (система кондиціонування) |
|
A171 |
Блок реле |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/обігрівача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
EP12 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
G1 |
Генератор |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K12-3 |
Реле 3 електродвигуна вентилятора системи охолодження |
|
K28 |
Реле електродвигуна вентилятора обігрівача |
|
K256 |
Реле повністю відкритого положення дросельної заслінки |
|
K270 |
Реле основних ланцюгів |
|
M6-1 |
Електродвигун вентилятора системи охолодження 1 |
|
M6-2 |
Електродвигун вентилятора системи охолодження 2 |
|
M7 |
Електродвигун вентилятора кондиціонера/обігрівача |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/обігрівачем |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 3 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
