Електросхема ламп освітлення салону тип 1 Citroen Jumpy (Mk1)

Електрична схема ламп освітлення салону Citroen Jumpy 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

Електросхема ламп освітлення салону — з центральним замком

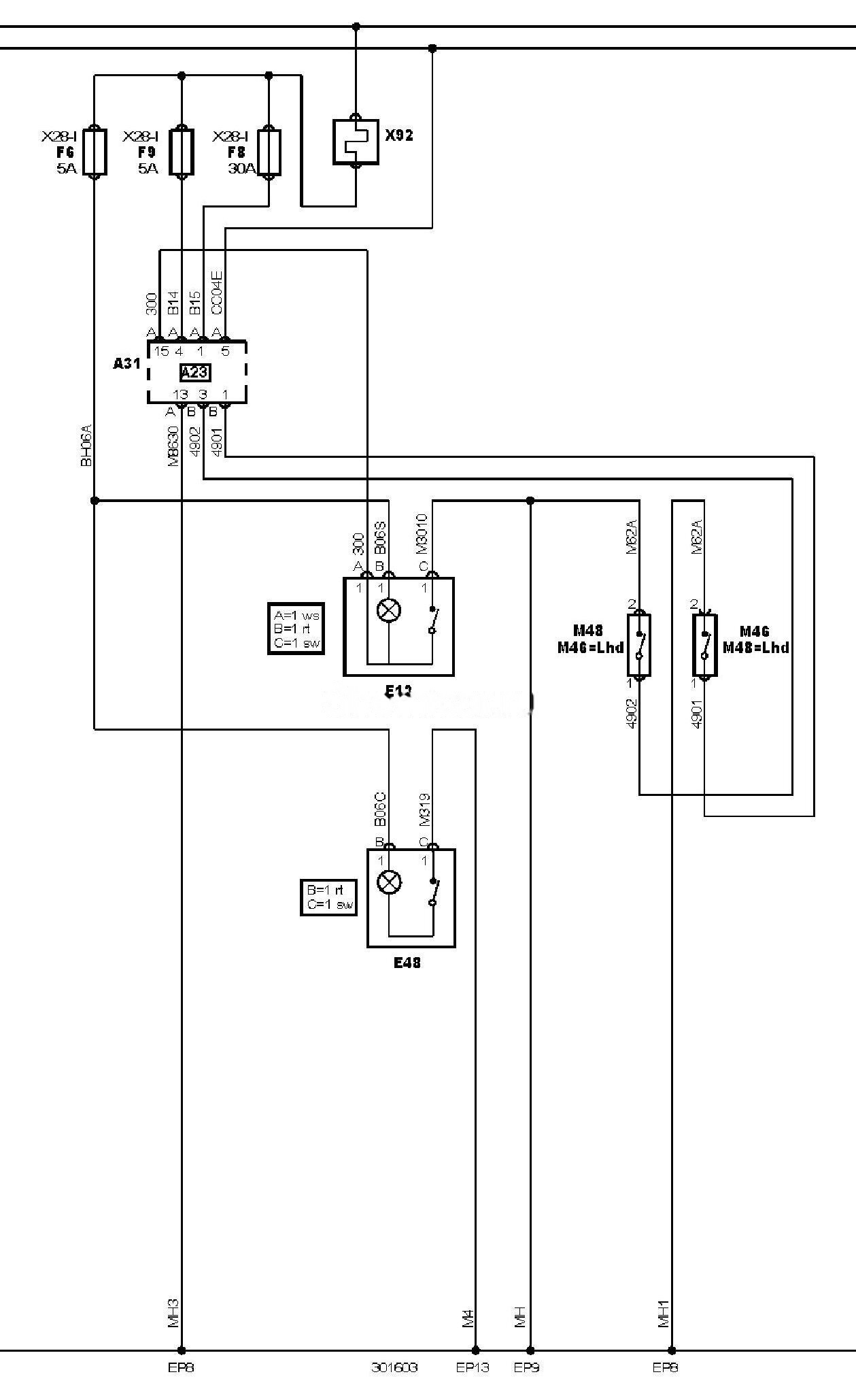

Електросхема ламп освітлення салону тип 1 Citroen Jumpy (Mk1) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Jumpy 1/2

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A23	Блок керування протиугінною системою
A31	Блок керування центральним замком
EP13	Точка маси
EP8	Точка маси
EP9	Точка маси
E12	Лампа освітлення салону (передня)
E48	Лампа освітлення салону (задня ліва або єдина)
F6	Запобіжник
F8	Запобіжник
F9	Запобіжник
M46	Електродвигун центрального замка (двері водія)
M48	Електродвигун центрального замка (двері пасажира)
X28-1	Блок запобіжників/реле, приладова панель
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Citroen Jumpy (Mk1)
