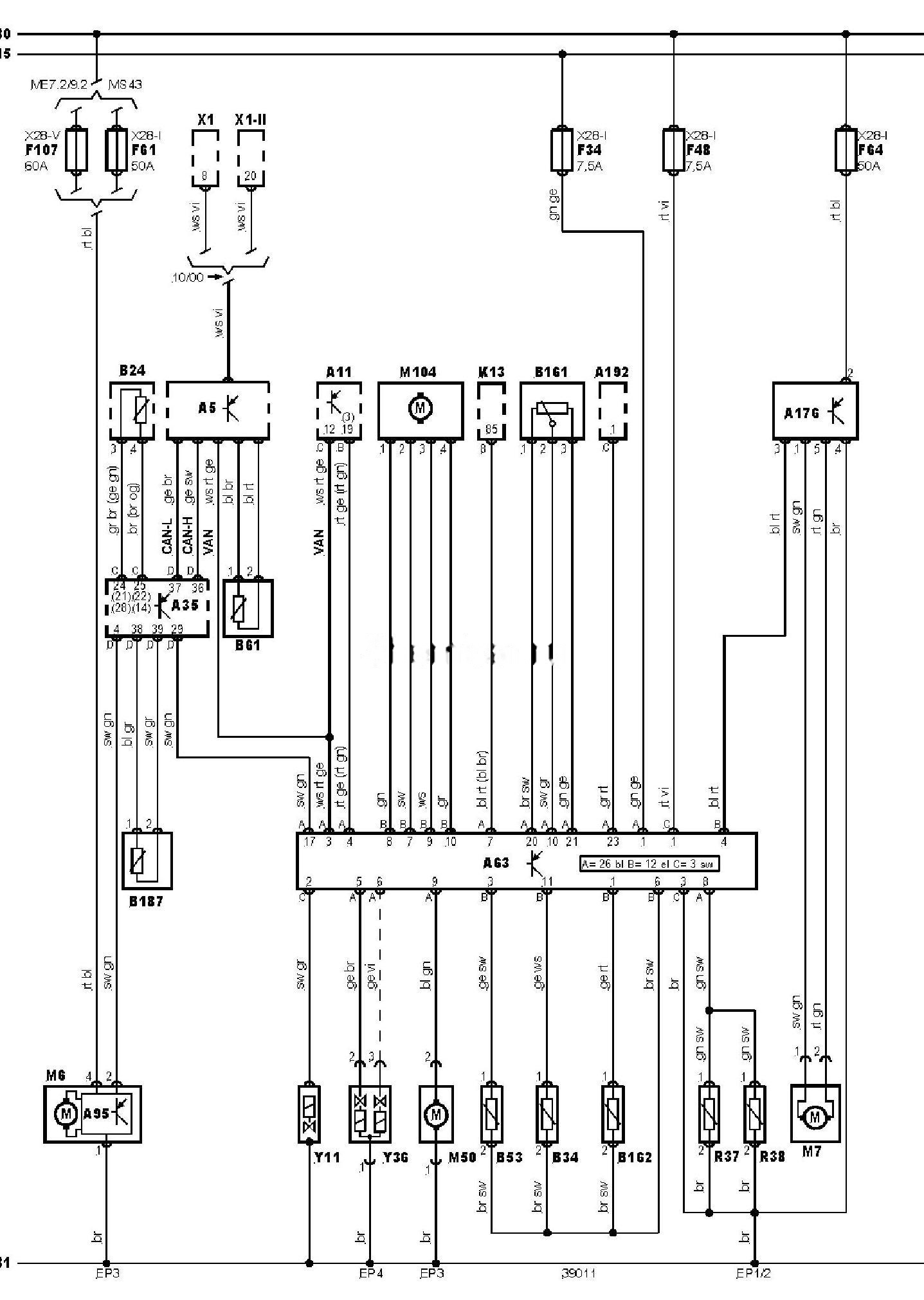

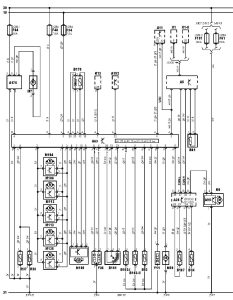

Електросхема кондиціонера тип 1 BMW X5 (E53)

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A95

Блок керування електродвигуном вентилятора системи охолодження

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

A192

Блок керування освітленням

B24

Датчик температури охолоджувальної рідини

B34

Датчик температури на виході з опалювача

B53

Датчик температури за випарником

B61

Датчик температури навколишнього повітря

B161

Датчик тиску холодоагенту системи кондиціонування

B162

Датчик температури радіатора опалювача

B187

Датчик температури електродвигуна вентилятора системи охолодження

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F34

Запобіжник

F48

Запобіжник

F61

Запобіжник

F64

Запобіжник

F107

Запобіжник

K13

Реле обігрівача заднього скла

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M50

Електродвигун насоса системи охолодження

M104

Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача

R37

Обігрівач форсунки омивача лобового скла (лівий або єдиний)

R38

Обігрівач форсунки омивача лобового скла (правий)

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, панель приладів

Y11

Електромагнітна муфта компресора кондиціонера

Y36

Клапан регулятора охолоджувальної рідини в опалювачі

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
