Електрична схема кондиціонера автомобіля Ford Galaxy 1995, 1996, 1997 року випуску.

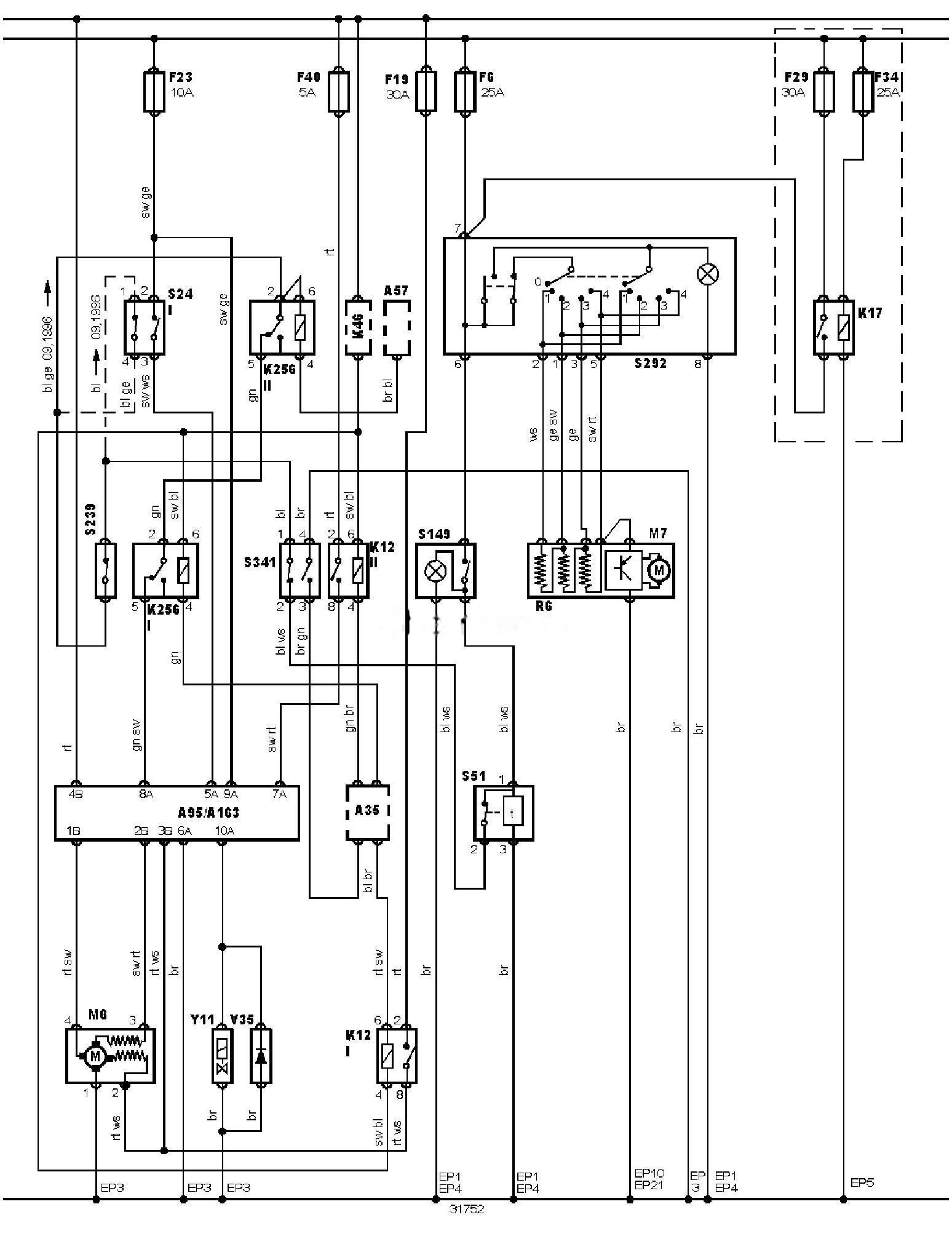

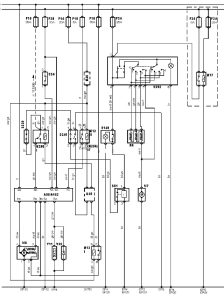

Електросхема кондиціонера — ручне керування температурою (-1997)
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП — 2,0i —>1998 |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A163 |
Блок керування компресором кондиціонера |
|
F6 |
Запобіжник |
|
F19 |
Запобіжник |
|
F23 |
Запобіжник |
|
F29 |
Запобіжник |
|
F34 |
Запобіжник |
|
F40 |
Запобіжник |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження — 2,0i |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження — 2,0i —08/99 |
|
K17 |
Реле кондиціонера |
|
K256-1 |
Реле 1 повного відкриття дросельної заслінки |
|
K256-2 |
Реле 2 повного відкриття дросельної заслінки — 2,0i, крім 1998 |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера — 2,0i |
|
S149 |
Головний вимикач кондиціонера |
|
S239 |
Вимикач по температурі навколишнього повітря — крім 2,0i—08/96 |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера — 2,0i |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
