Електрична схема кондиціонера Ford Transit 1994, 1995, 1996, 1997, 1998 року випуску.

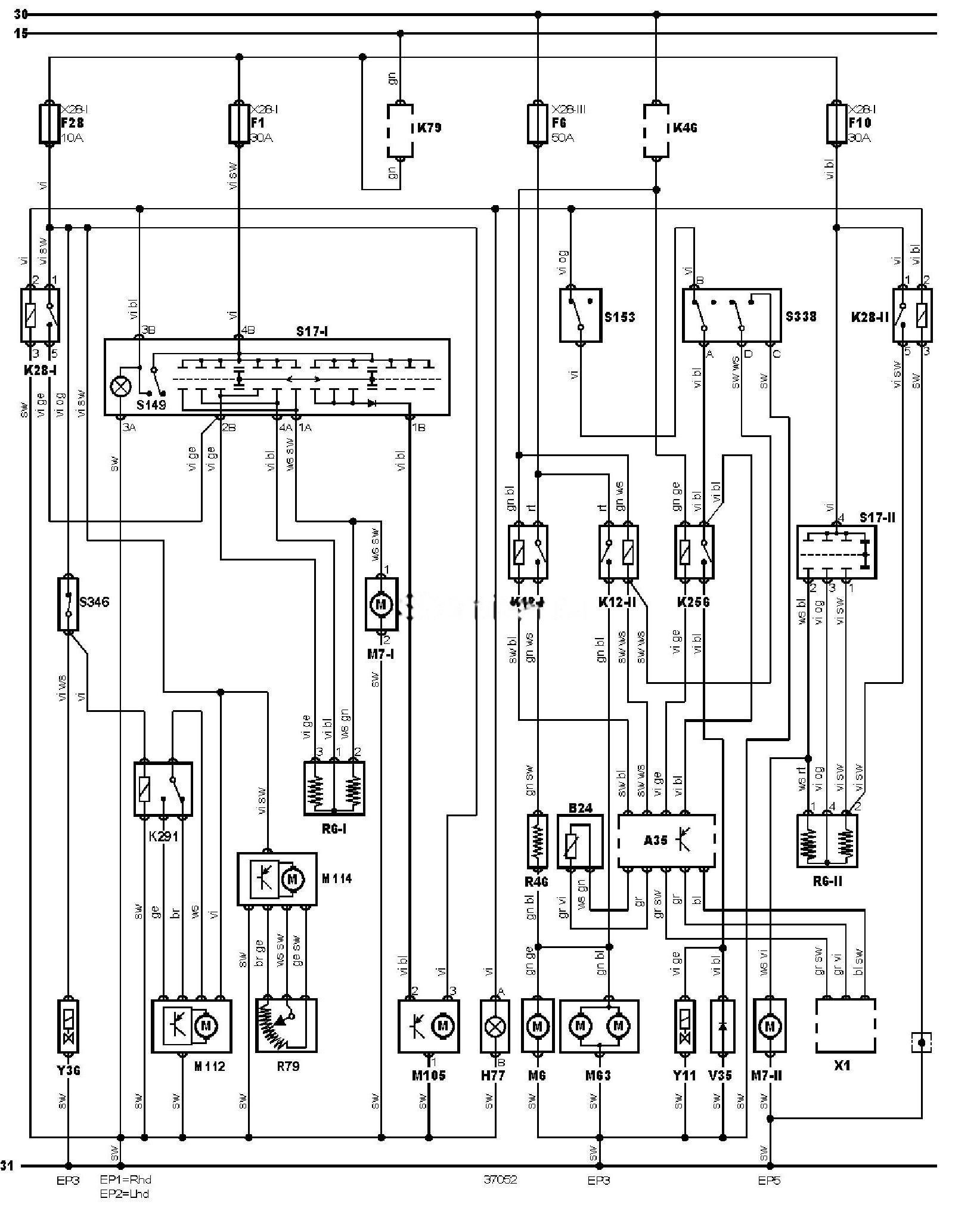

Електросхема кондиціонера (-08.1998).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
B24 |
Датчик температури охолоджувальної рідини |
|
EP1=Rhd |
Точка заземлення |
|
EP2=Lhd |
Точка заземлення |
|
EP3 |
Точка заземлення |
|
EP5 |
Точка заземлення |
|
F1 |
Запобіжник |
|
F6 |
Запобіжник |
|
F10 |
Запобіжник |
|
F28 |
Запобіжник |
|
H77 |
Індикатор увімкнення кондиціонера |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження — низька швидкість |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження — висока швидкість |
|
K28-1 |
Реле електродвигуна вентилятора опалювача — електродвигун вентилятора кондиціонера/опалювача, передній |
|
K28-2 |
Реле електродвигуна вентилятора опалювача — електродвигун вентилятора кондиціонера/опалювача, задній |
|
K46 |
Реле системи керування двигуном |
|
K79 |
Реле основних ланцюгів |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
K291 |
Реле електродвигуна приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7-1 |
Електродвигун вентилятора кондиціонера/опалювача, передній |
|
M7-2 |
Електродвигун вентилятора кондиціонера/опалювача, задній |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R6-1 |
Резистор електродвигуна вентилятора опалювача, передній |
|
R6-2 |
Резистор електродвигуна вентилятора опалювача, задній |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
R79 |
Потенціометр заслінок змішування потоків повітря (кондиціонер/опалювач) |
|
S17-1 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача, передній |
|
S17-2 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача, задній |
|
S149 |
Головний вимикач кондиціонера |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S346 |
Вимикач керування клапаном охолоджувальної рідини в опалювачі |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
