Електросхема звукового сигналу Ford Transit 5

Електрична схема звукового сигналу Ford Transit 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

Електросхема звукового сигналу.

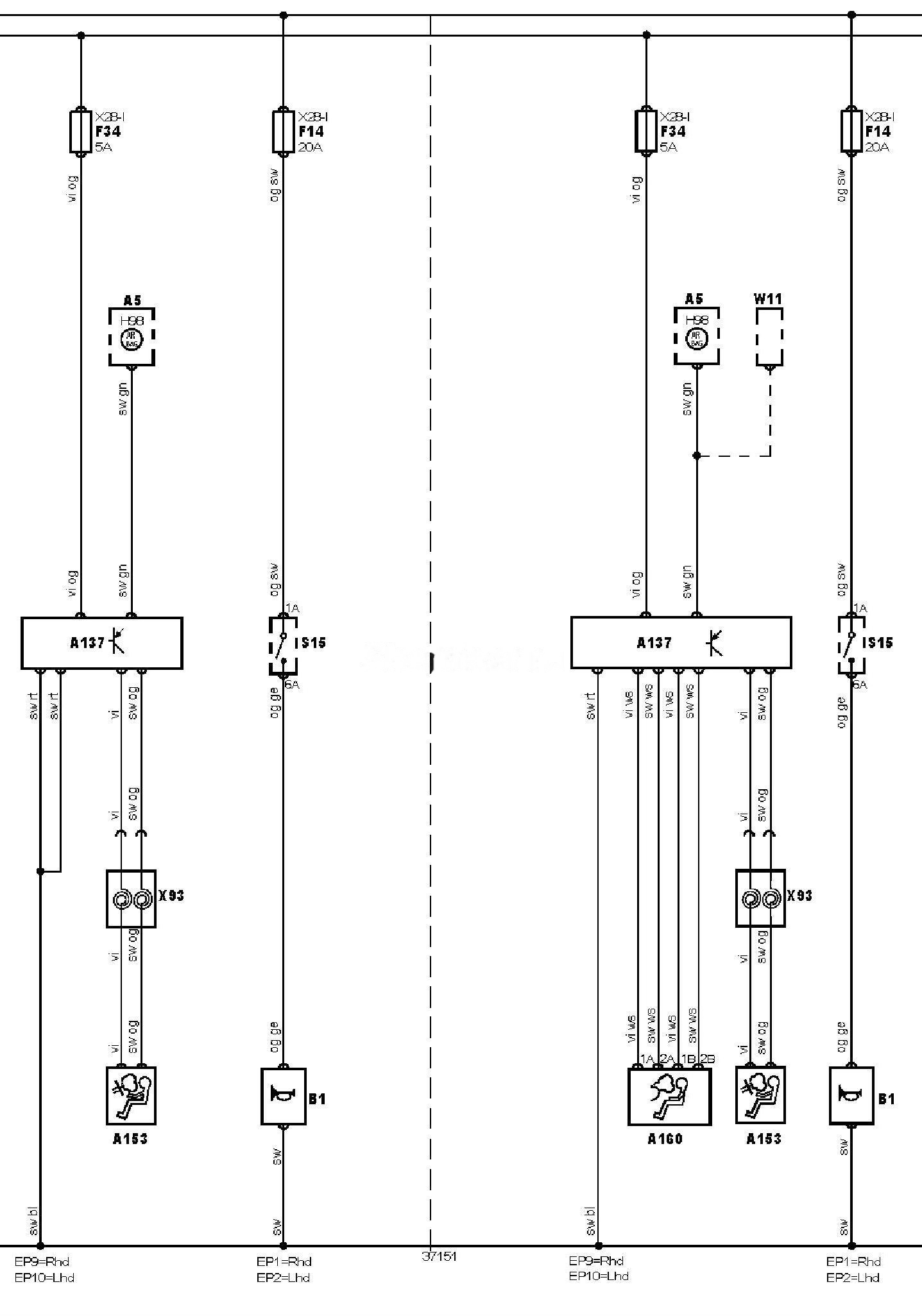

Електросхема звукового сигналу Ford Transit 5 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Transit

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A137	Електронний блок керування SRS
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
B1	Звуковий сигнал
EP1	Точка маси
EP10	Точка маси
EP2	Точка маси
EP9	Точка маси
F14	Запобіжник
F34	Запобіжник
H98	Індикатор SRS
S15	Вимикач звукового сигналу
W11	Запасний провід (джгут проводів)
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Transit (Mk5)
