Електрична схема кондиціонера Mazda 323 1994, 1995, 1996, 1997, 1998 року випуску.

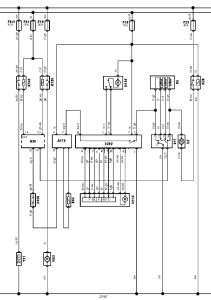

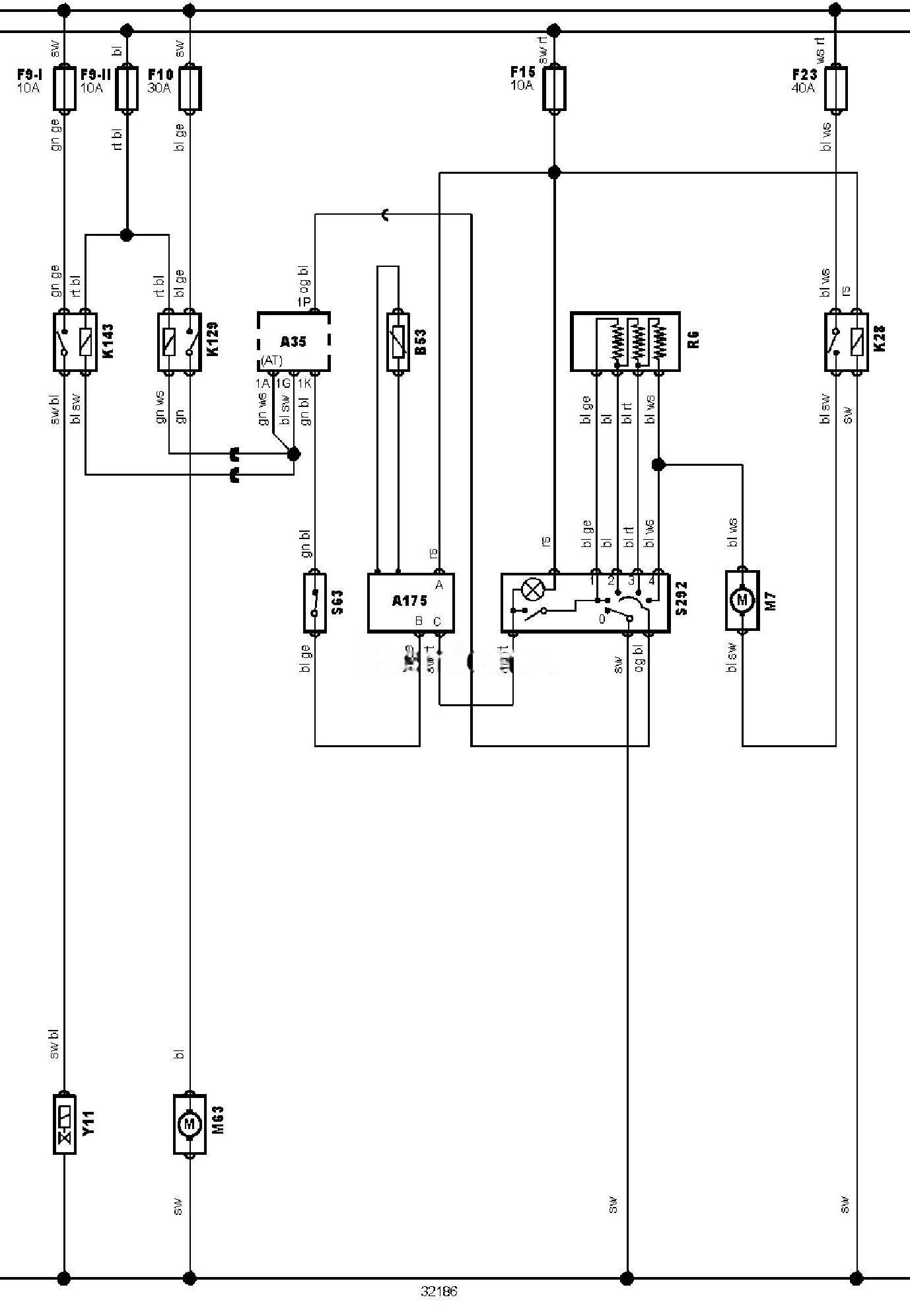

Електросхема кондиціонера — З тросовим керуванням.
Позначення до електричної схеми Mazda 323
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A175 |
Підсилювач кондиціонера |
|
B53 |
Датчик температури за випарником |
|
F91 |
Запобіжник |
|
F92 |
Запобіжник |
|
F10 |
Запобіжник |
|
F15 |
Запобіжник |
|
F23 |
Запобіжник |
|
K28 |
Реле електродвигуна вентилятора опалювача — 2,0TD |
|
K129 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S63 |
Датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
