Електрична схема кондиціонера Mercedes Benz С-Class 202 1993, 1994 року випуску.

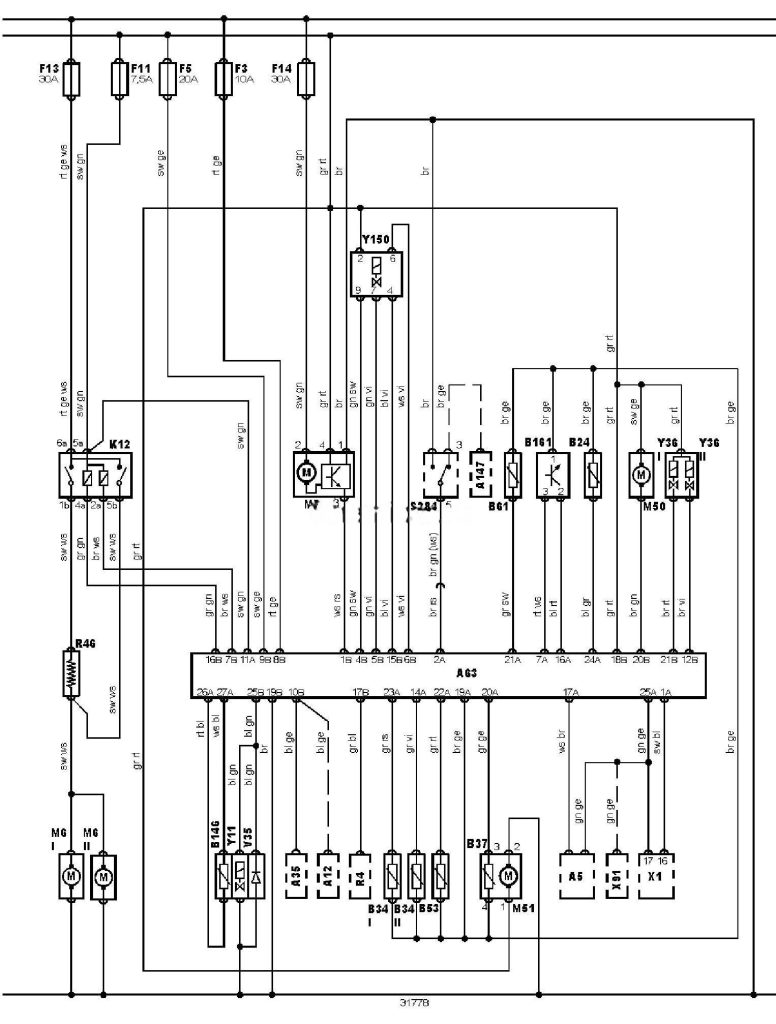

Електросхема кондиціонера — Напівавтоматичне керування температурою (-11.1994).
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A12 |
Блок керування частотою обертання холостого ходу |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A147 |
Блок керування системою рециркуляції ВГ (EGR) |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B34 |
Датчик температури на виході з опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B146 |
Датчик частоти обертання компресора кондиціонера |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
R4 |
Реостат підсвічування комбінації приборів |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S284 |
Кінцевий вимикач повністю відкритого положення дросельної заслінки |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y150 |
Блок клапанів опалювача / кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
