Електрична схема звукового сигналу Mercedes Benz С-Class 202 1996, 1997 року випуску.

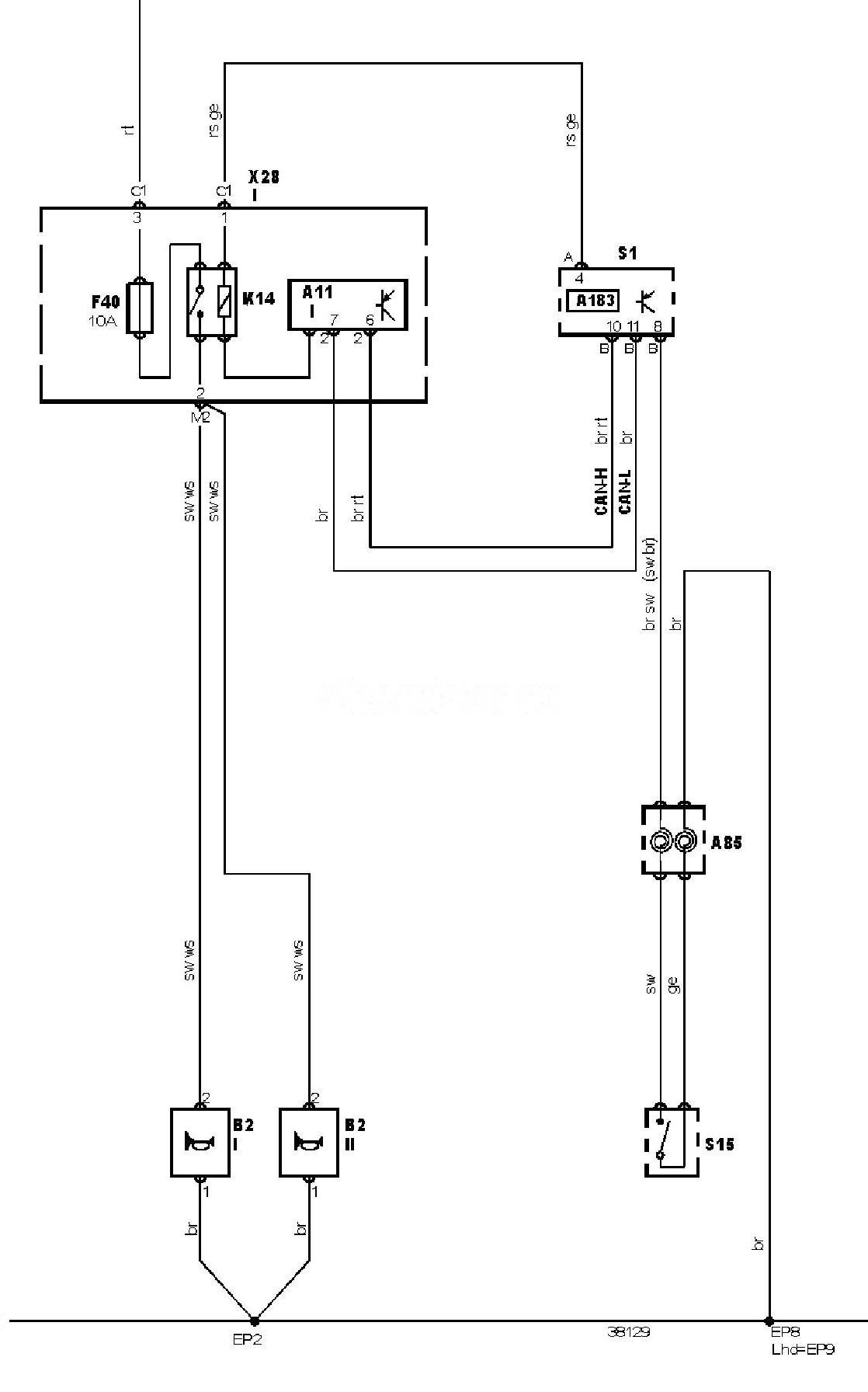

Електросхема звукового сигналу (-05.1997).
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A85 |
Ковзний контакт звукового сигналу |
|
A183 |
Аудіосистема |
|
B2 |
Звуковий сигнал (подвійний) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP2 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F40 |
Запобіжник |
|
K14 |
Реле звукового сигналу |
|
S1 |
Замок запалювання |
|
S15 |
Вимикач звукового сигналу |
|
X28 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
