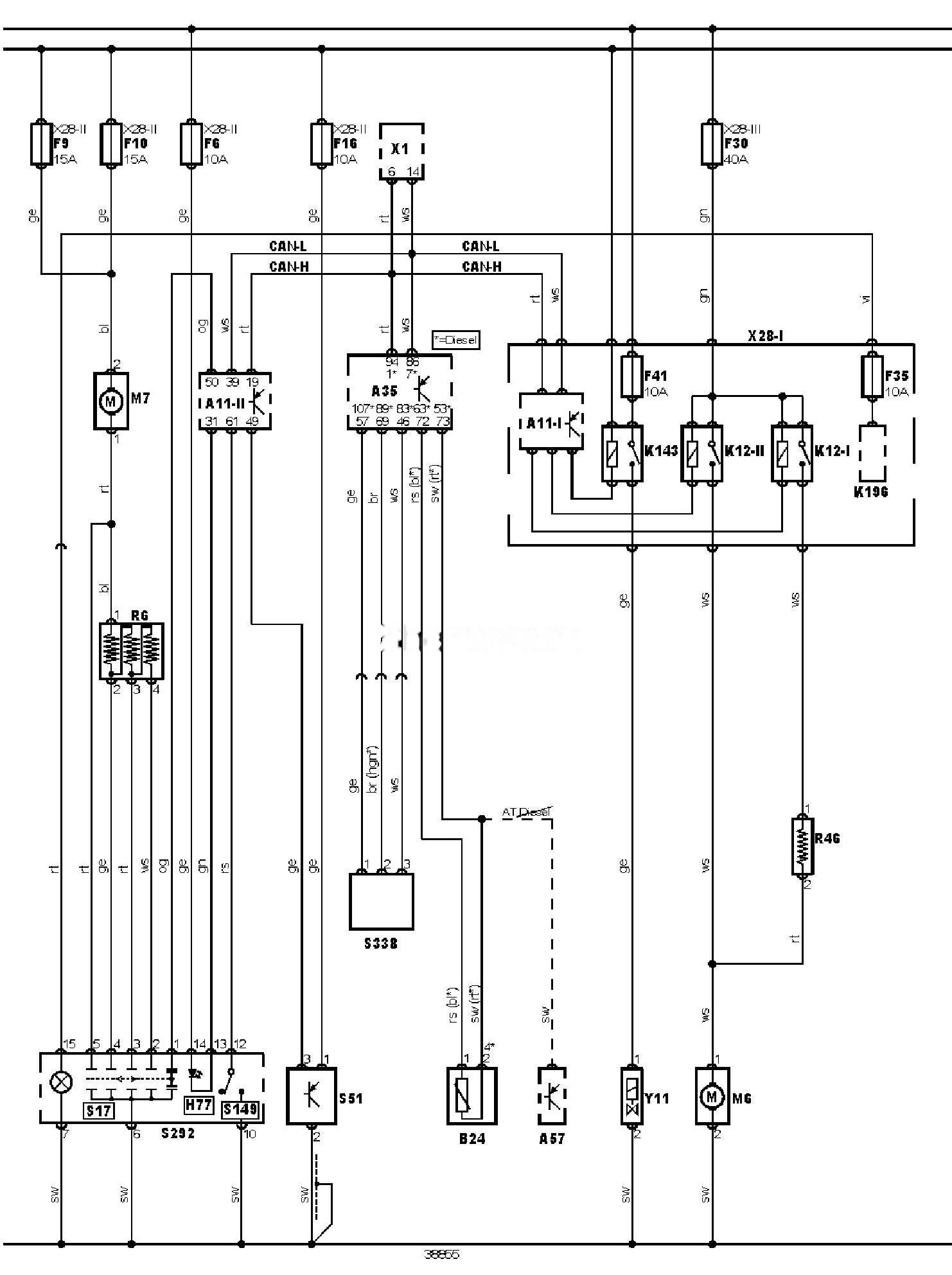

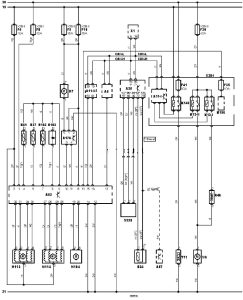

Електросхема кондиціонера тип 1 Nissan Micra (K12)

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A35

Електронний блок керування двигуном

A57

Електронний блок керування КПП

B24

Датчик температури охолоджувальної рідини

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F6

Запобіжник

F9

Запобіжник

F10

Запобіжник

F16

Запобіжник

F30

Запобіжник

F35

Запобіжник

F41

Запобіжник

H77

індикатор кондиціонера

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

K143

Реле електромагнітної муфти компресора кондиціонера

K196

Реле габаритів

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

R46

Резистор електродвигуна вентилятора системи охолодження

S17

Вимикач вентилятора кондиціонера/опалювача

S51

Датчик-вимикач по температурі за випарником

S149

Головний вимикач кондиціонера

S292

Панель керування кондиціонером/опалювача

S338

Подвійний датчик-вимикач пригнічення холодоагенту в системі кондиціонування

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1, моторний відсік

X28-2

Блок запобіжників/реле, панель приладів

X28-3

Блок запобіжників/реле 2, моторний відсік

Y11

Електромагнітна муфта компресора кондиціонера

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
