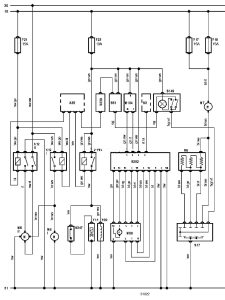

Електрична схема кондиціонера Nissan Primera (P10) 1993, 1994, 1995, 1996 року випуску.

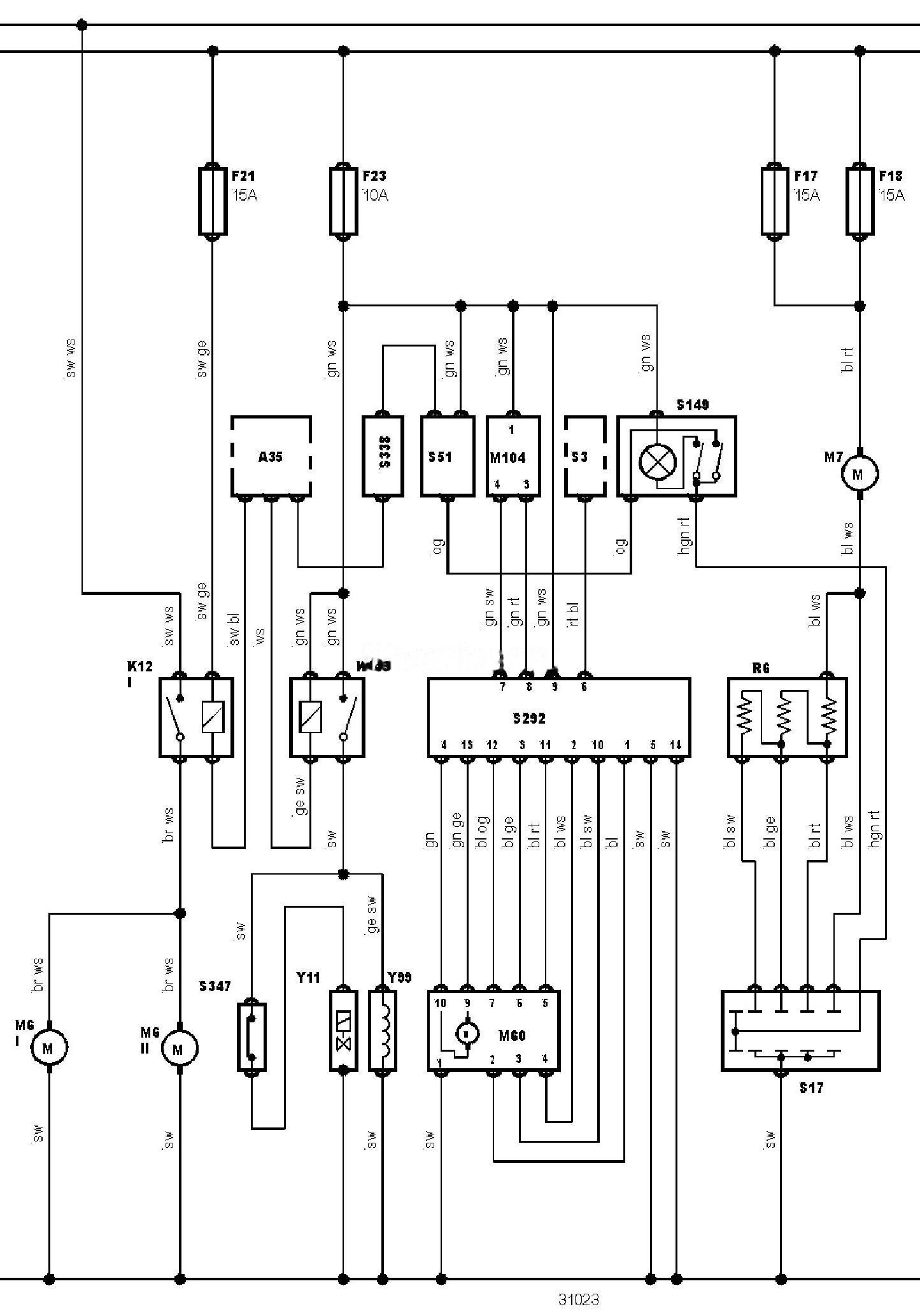

Електросхема кондиціонера — МКПП.
Позначення до електричної схеми Nissan Primera 1
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F21 |
Запобіжник |
|
F23 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M60 |
Електродвигун керування режимами роботи опалювача |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S347 |
Датчик-вимикач по температурі холодоагенту в системі кондиціонування |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y99 |
Клапан керування перепуском повітря на холостому ходу |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
