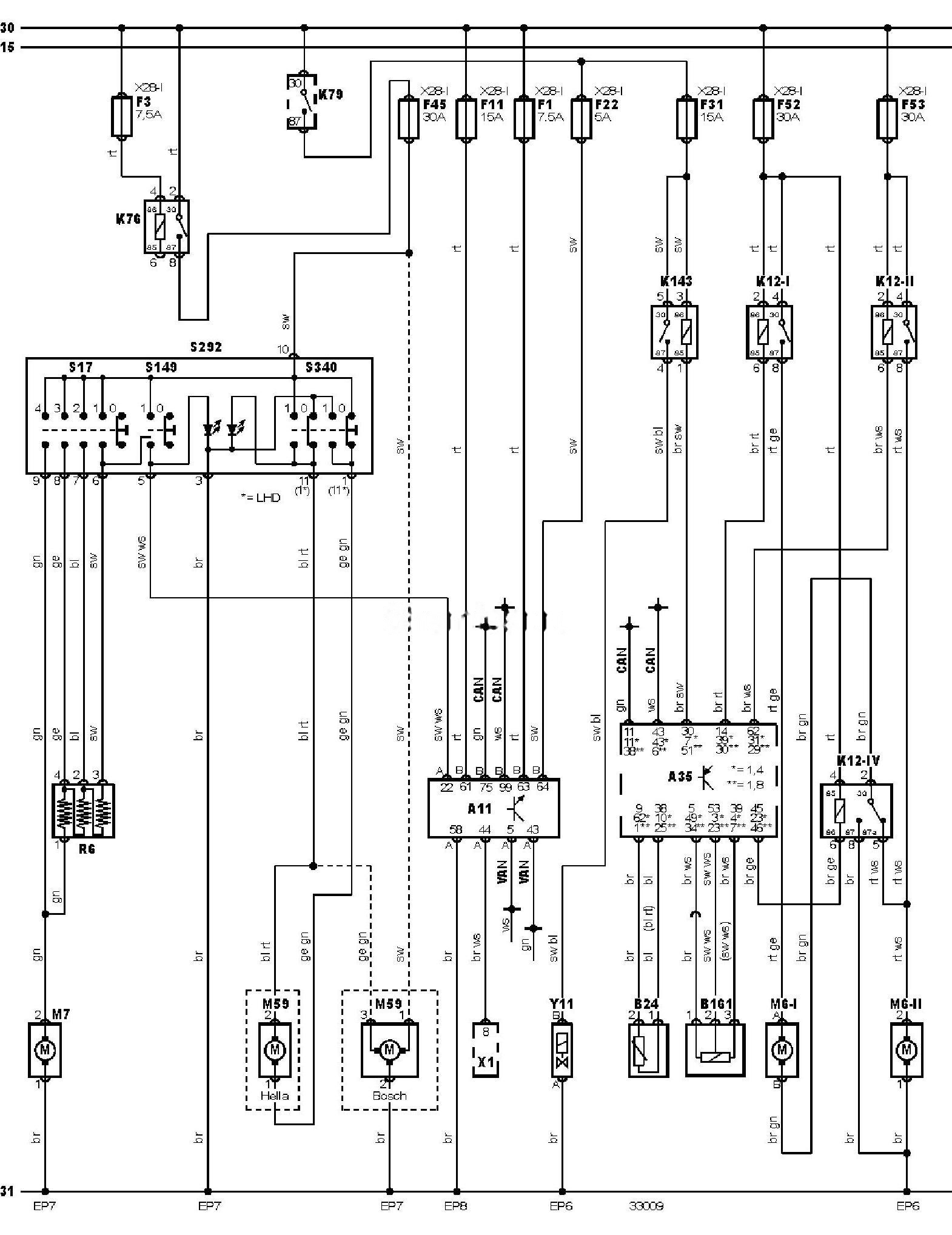

Електрична схема кондиціонера Opel Corsa-C 2000, 2001 року випуску.
Електросхема кондиціонера (-2001) ручне керування температурою.
Позначення до електричної схеми Opel Corsa
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F11 |
Запобіжник |
|
F22 |
Запобіжник |
|
F31 |
Запобіжник |
|
F45 |
Запобіжник |
|
F52 |
Запобіжник |
|
F53 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-1V |
Реле електродвигуна вентилятора системи охолодження |
|
K79 |
Реле основних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6-1 |
Електродвигун вентилятора системи охолодження |
|
M6-2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M59 |
Електродвигун заслінки перемикання забору повітря |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/опалювача |
|
S340 |
Перемикач забору повітря |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
