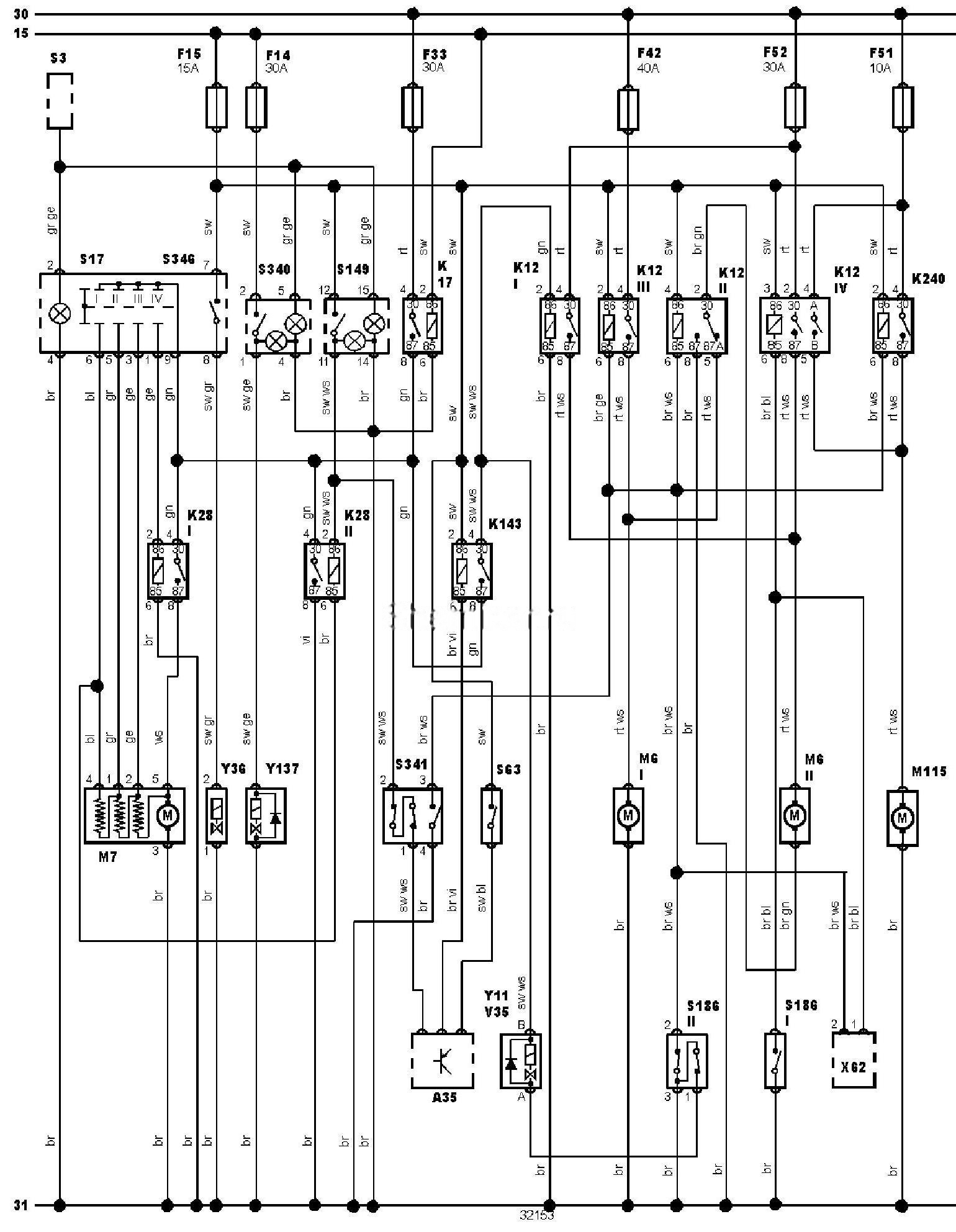

Електрична схема кондиціонера Opel Omega-B 1994, 1995, 1996 року випуску.
Електросхема кондиціонера — ручне керування температурою.
Позначення до електричної схеми Opel Omega-B
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F33 |
Запобіжник |
|
F42 |
Запобіжник |
|
F51 |
Запобіжник |
|
F52 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K121V |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K281 |
Реле електродвигуна вентилятора опалювача |
|
K282 |
Реле електродвигуна вентилятора опалювача |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K240 |
Реле вентилятора охолодження блоку запобіжників/реле |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M115 |
Електродвигун вентилятора системи охолодження (блок запобіжників/реле) |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S63 |
Датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S149 |
Головний вимикач кондиціонера |
|
S1861 |
Датчик температури охолоджувальної рідини (ECT) |
|
S1862 |
Датчик температури охолоджувальної рідини (ECT) |
|
S340 |
Перемикач забору повітря |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S346 |
Вимикач керування клапаном регулювання охолоджувальної рідини в опалювачі |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
X62 |
Діагностичний роз’єм кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
