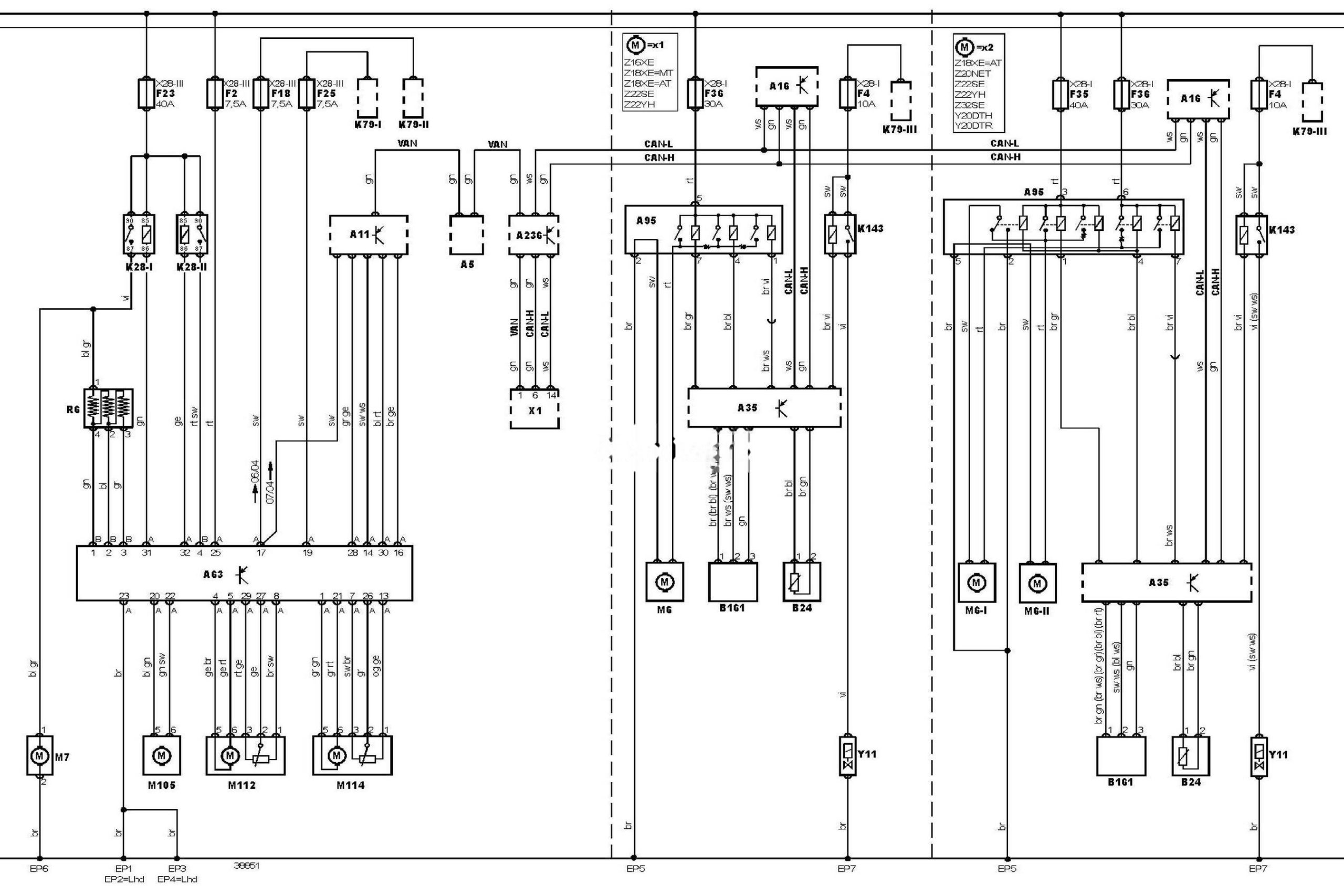

Електросхема кондиціонера тип 1 Opel Signum

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A95

Блок керування електродвигуном вентилятора системи охолодження

A236

Блок керування електрообладнанням рульової колонки

B24

Датчик температури охолоджувальної рідини

B161

Датчик тиску холодоагенту системи кондиціонування

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F2

Запобіжник

F4

Запобіжник

F18

Запобіжник

F23

Запобіжник

F25

Запобіжник

F35

Запобіжник

F36

Запобіжник

K28-1

Реле 1 електродвигуна вентилятора опалювача

K28-2

Реле 2 електродвигуна вентилятора опалювача

K79-1

Реле 1 основних ланцюгів

K79-2

Реле 2 основних ланцюгів

K79-3

Реле 3 основних ланцюгів

K143

Реле електромагнітної муфти компресора кондиціонера

M6-1

Електродвигун вентилятора системи охолодження 1

M6-2

Електродвигун вентилятора системи охолодження 2

M7

Електродвигун вентилятора кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M114

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

R6

Резистор електродвигуна вентилятора опалювача

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, моторний відсік 1

X28-3

Блок запобіжників/реле, приладова панель

Y11

Електромагнітна муфта компресора кондиціонера

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
