Електрична схема кондиціонера Opel Vectra-A 1988, 1989, 1990 року випуску.

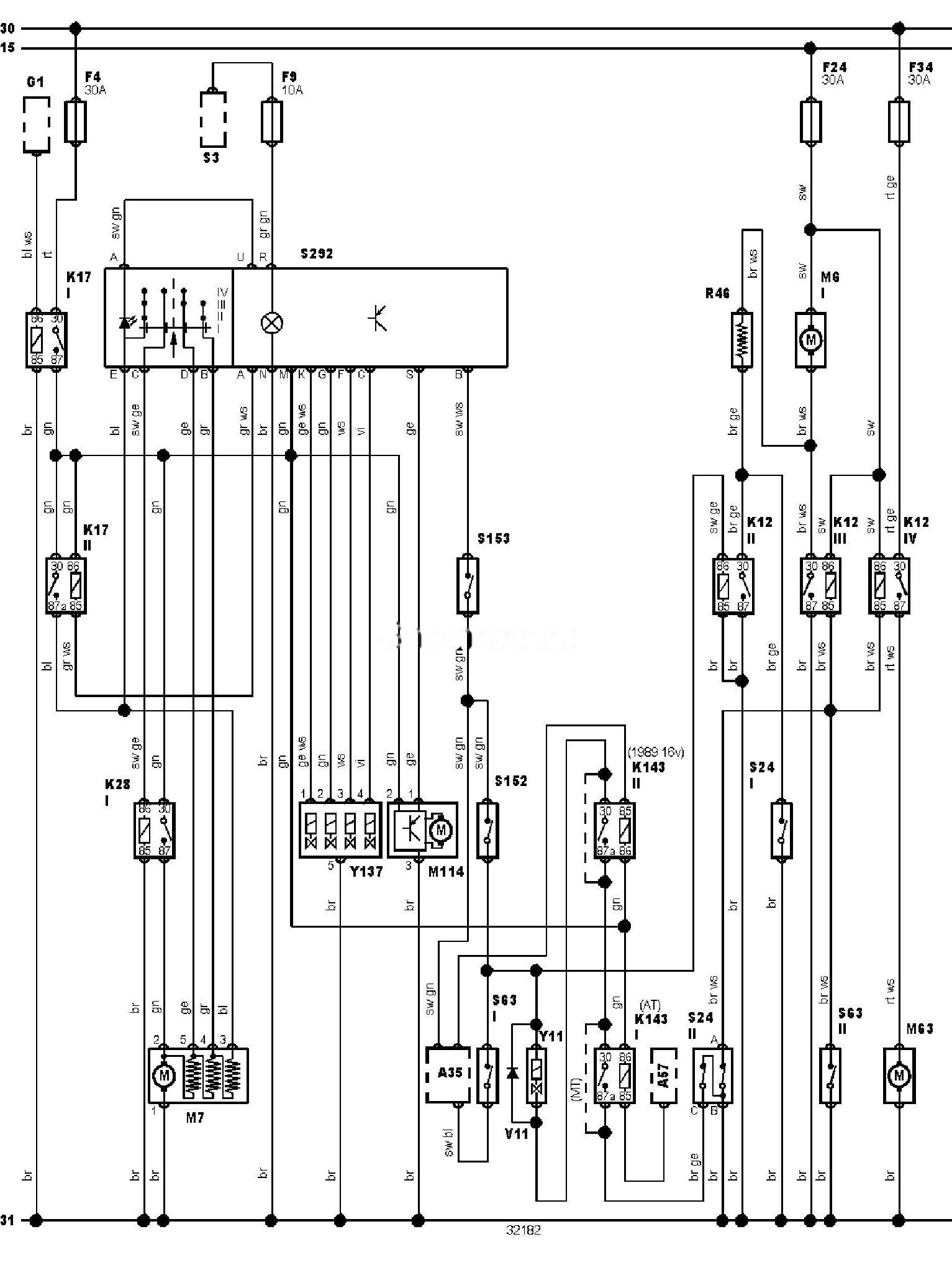

Електросхема кондиціонера (-1990).
Позначення до електричної схеми Opel Vectra
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
F4 |
Запобіжник |
|
F9 |
Запобіжник |
|
F24 |
Запобіжник |
|
F34 |
Запобіжник |
|
G1 |
Генератор |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K121V |
Реле електродвигуна вентилятора системи охолодження |
|
K171 |
Реле кондиціонера |
|
K172 |
Реле кондиціонера |
|
K281 |
Реле електродвигуна вентилятора опалювача |
|
K1431 |
Реле електромагнітної муфти компресора кондиціонера |
|
K1432 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S3 |
Вимикач фар |
|
S241 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S242 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S631 |
Датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S632 |
Датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S152 |
Датчик-вимикач за високим тиском холодоагенту в системі кондиціонування |
|
S153 |
Датчик-вимикач за низьким тиском холодоагенту в системі кондиціонування |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
V11 |
Діод кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
