Електрична схема кондиціонера Renault Clio 2 (X65) 1998, 1999 року випуску.

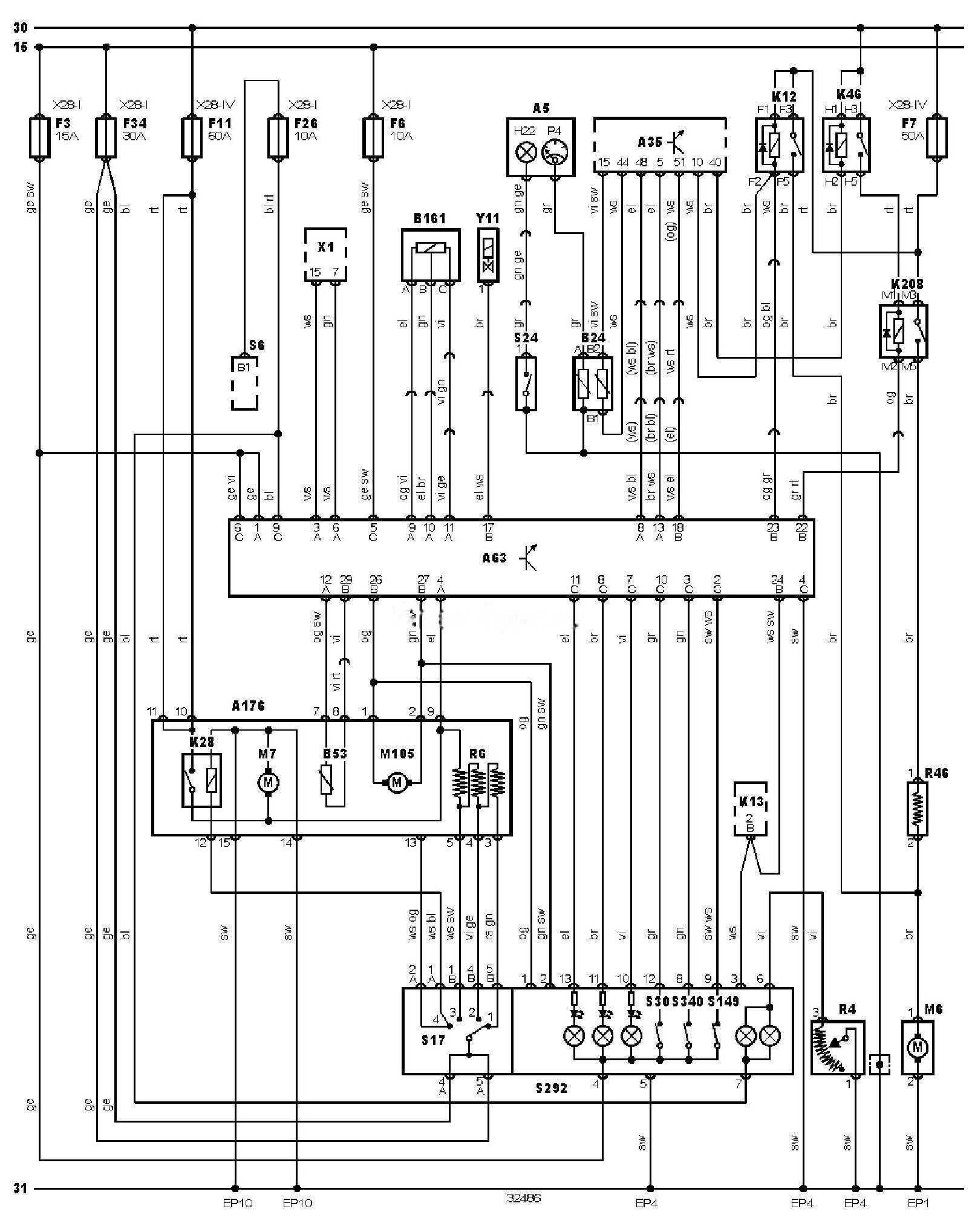

Електросхема кондиціонера — ручне керування температурою (-1999).
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випаровувачем |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F3 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F11 |
Запобіжник |
|
F26 |
Запобіжник |
|
F34 |
Запобіжник |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K13 |
Реле обігрівача заднього скла |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K208 |
Реле затримки вимкнення електродвигуна вентилятора системи охолодження |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
R4 |
Реостат підсвічування комбінації приборів |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S6 |
Комбінований перемикач |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S30 |
Вимикач обігрівача заднього скла |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S340 |
Перемикач забору повітря |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1 — панель приборів |
|
X28-1V |
Блок запобіжників/реле 2 — моторний відсік |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
