Електрична схема кондиціонера Seat Cordoba 1993, 1994 року випуску.

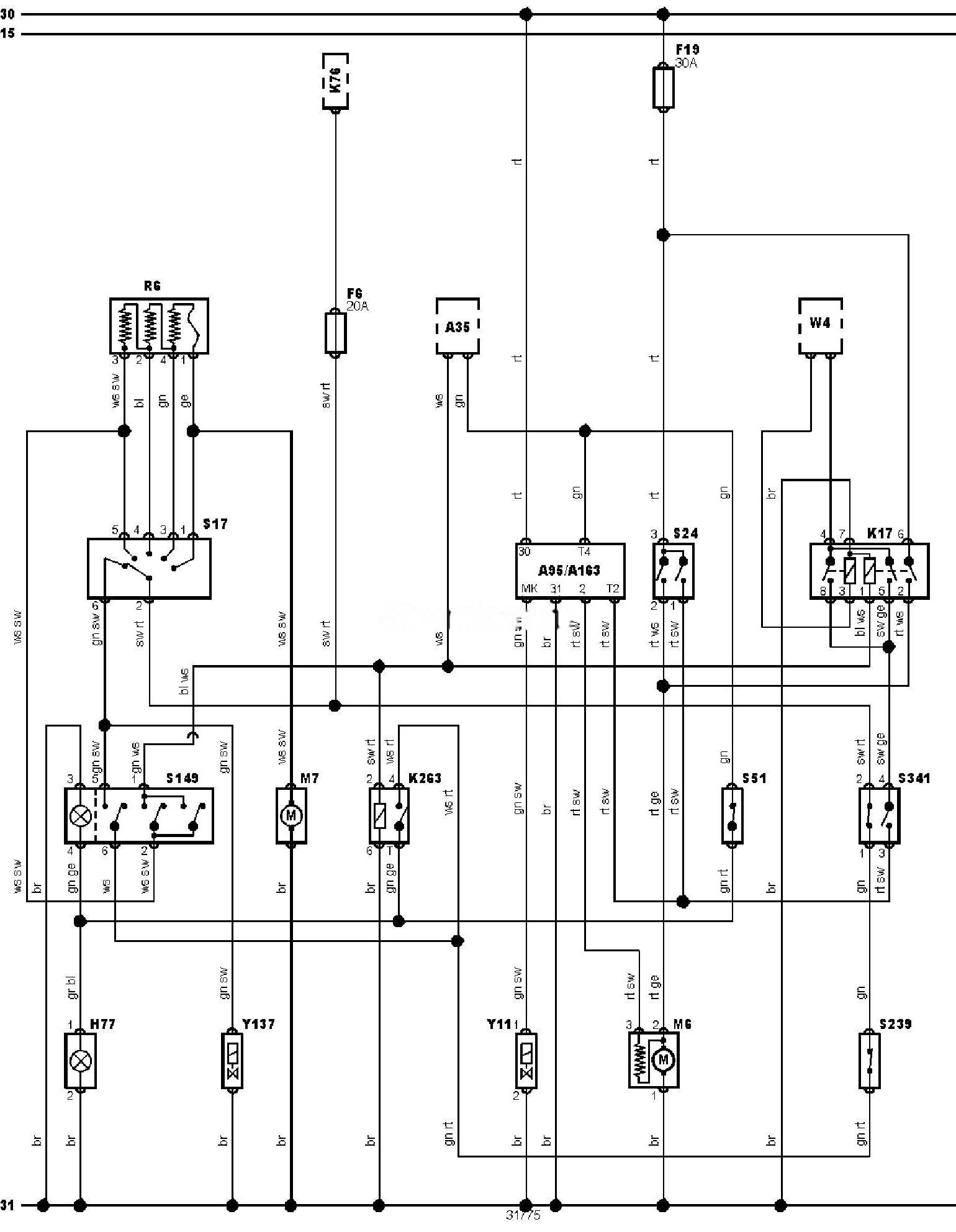

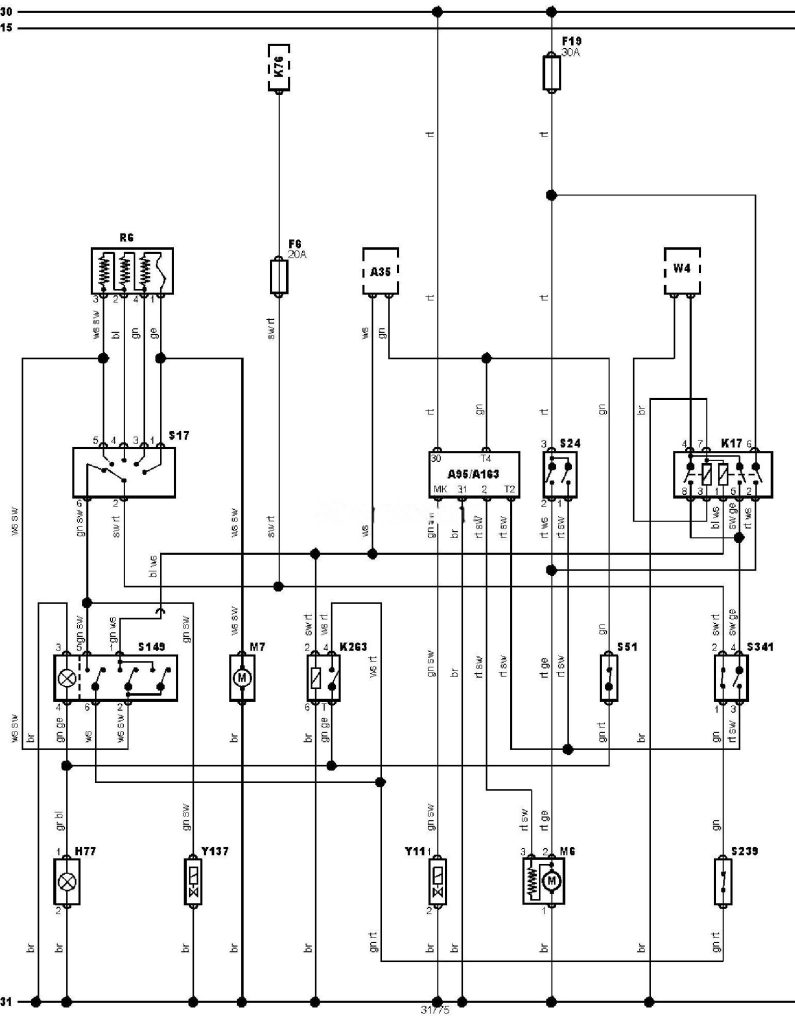

Електросхема кондиціонера — МКПП (-1994).
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A163 |
Блок керування компресором кондиціонера |
|
F6 |
Запобіжник |
|
F19 |
Запобіжник |
|
H77 |
Індикатор увімкнення кондиціонера |
|
K17 |
Реле кондиціонера |
|
K76 |
Реле допоміжних ланцюгів |
|
K263 |
Реле вимкнення електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S51 |
Датчик-вимикач за температурою випарника кондиціонера |
|
S149 |
Головний вимикач кондиціонера |
|
S341 |
Потрійний датчик-вимикач тиску холодоагенту в системі кондиціонування |
|
W4 |
Запасний провід (джгут проводів) — нижня захисна панель |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
