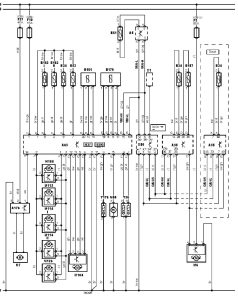

Електрична схема кондиціонера BMW 7 E65/66 2002, 2003, 2004, 2005 року випуску.

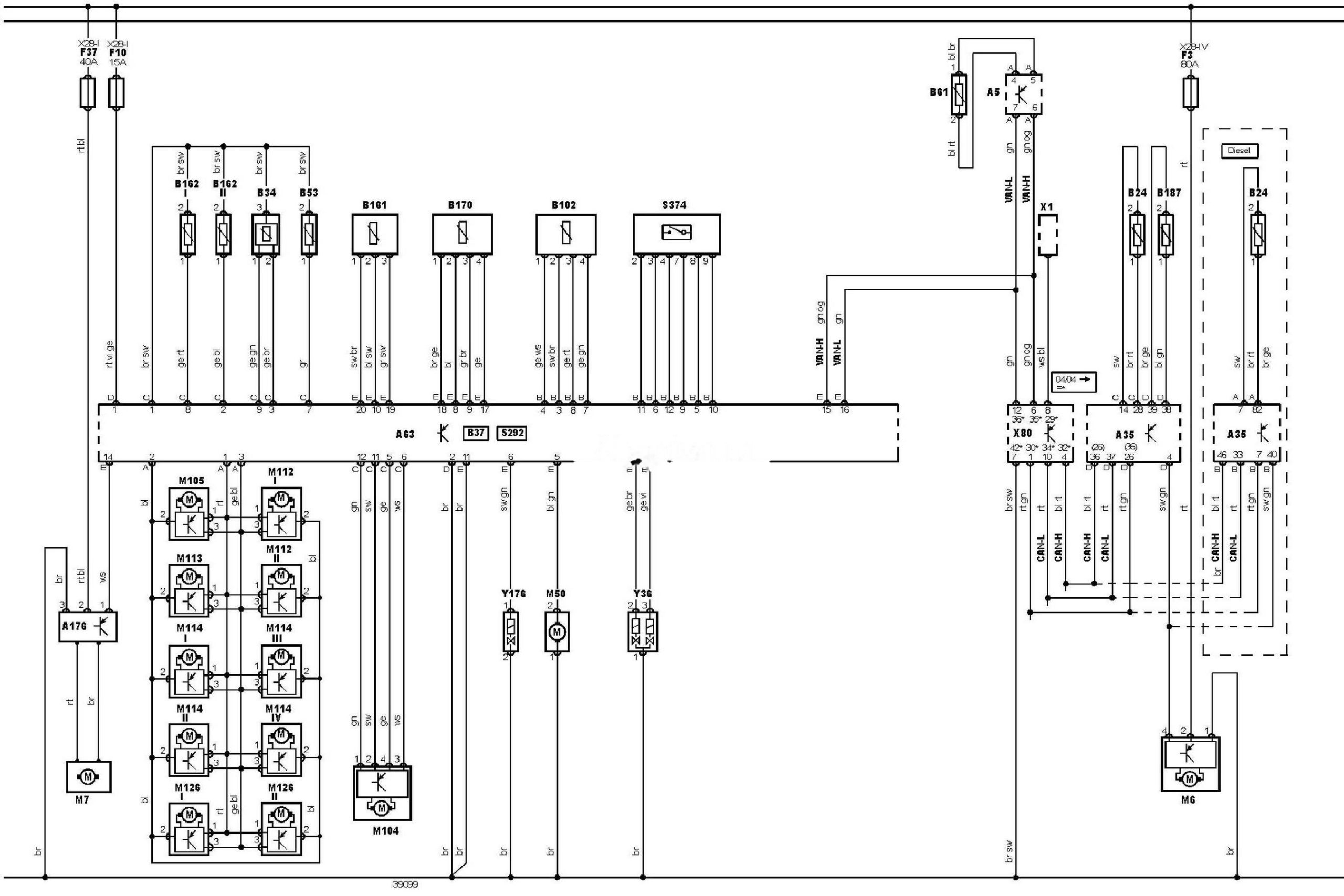

Електросхема кондиціонера — Чотиризонна
Позначення до електричної схеми BMW 7 E65/66
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B34 |
Датчик температури на виході з опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B162 |
Датчик температури радіатора опалювача |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F3 |
Запобіжник |
|
F10 |
Запобіжник |
|
F37 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S374 |
Панель керування кондиціонером/опалювачем, ззаду |
|
VAN-H |
Шина даних VAN — висока швидкість |
|
VAN-L |
Шина даних VAN — низька швидкість |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів — за бардачком |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X80 |
Роз’єм шини даних |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y176 |
Е/м клапан регулювання робочого об’єму компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
