Електрична схема кондиціонера BMW 5 (E39) 1996, 1997, 1998, 1999, 2000 року випуску.

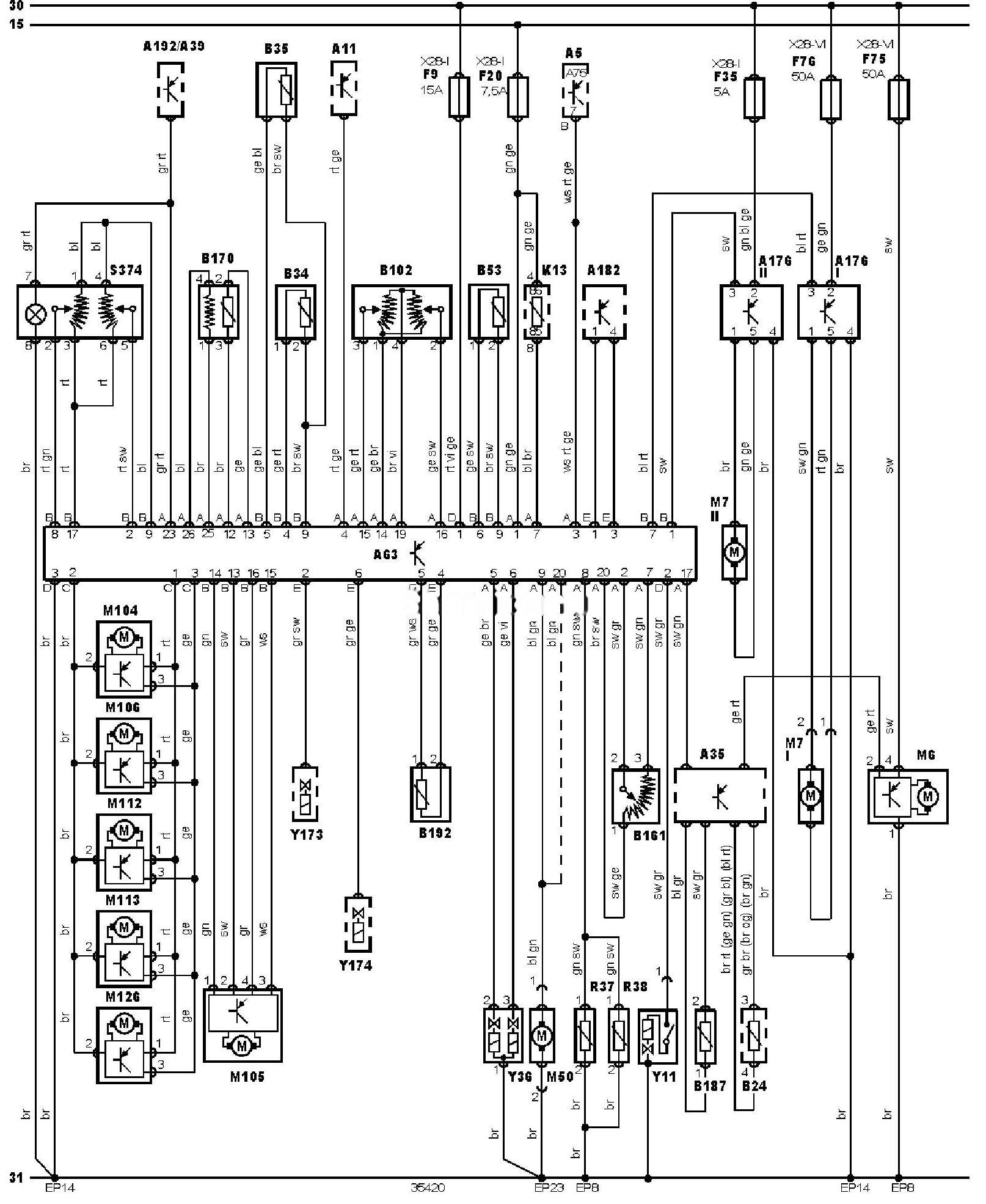

Електросхема кондиціонера — Автоматичне керування температурою
Позначення до електричної схеми BMW 5 (E39)
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A182 |
Блок керування додатковим опалювачем |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B34 |
Датчик температури на виході з опалювача, лівий або єдиний |
|
B35 |
Датчик температури на виході з опалювача, правий |
|
B53 |
Датчик температури за випарником |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
B192 |
Датчик залишкової температури (кондиціонер/опалювач) |
|
F9 |
Запобіжник |
|
F20 |
Запобіжник |
|
F35 |
Запобіжник |
|
F75 |
Запобіжник |
|
F76 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M106 |
Електродвигун приводу заслінки подачі повітря до ніг, задній |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
S374 |
Панель керування кондиціонером/опалювачем, ззаду |
|
X28-1 |
Блок запобіжників/реле 1 — приладова панель |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y173 |
Клапан підключення резервного накопичувача (кондиціонер/опалювач) |
|
Y174 |
Клапан відключення резервного накопичувача (кондиціонер/опалювач) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
