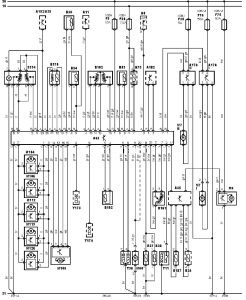

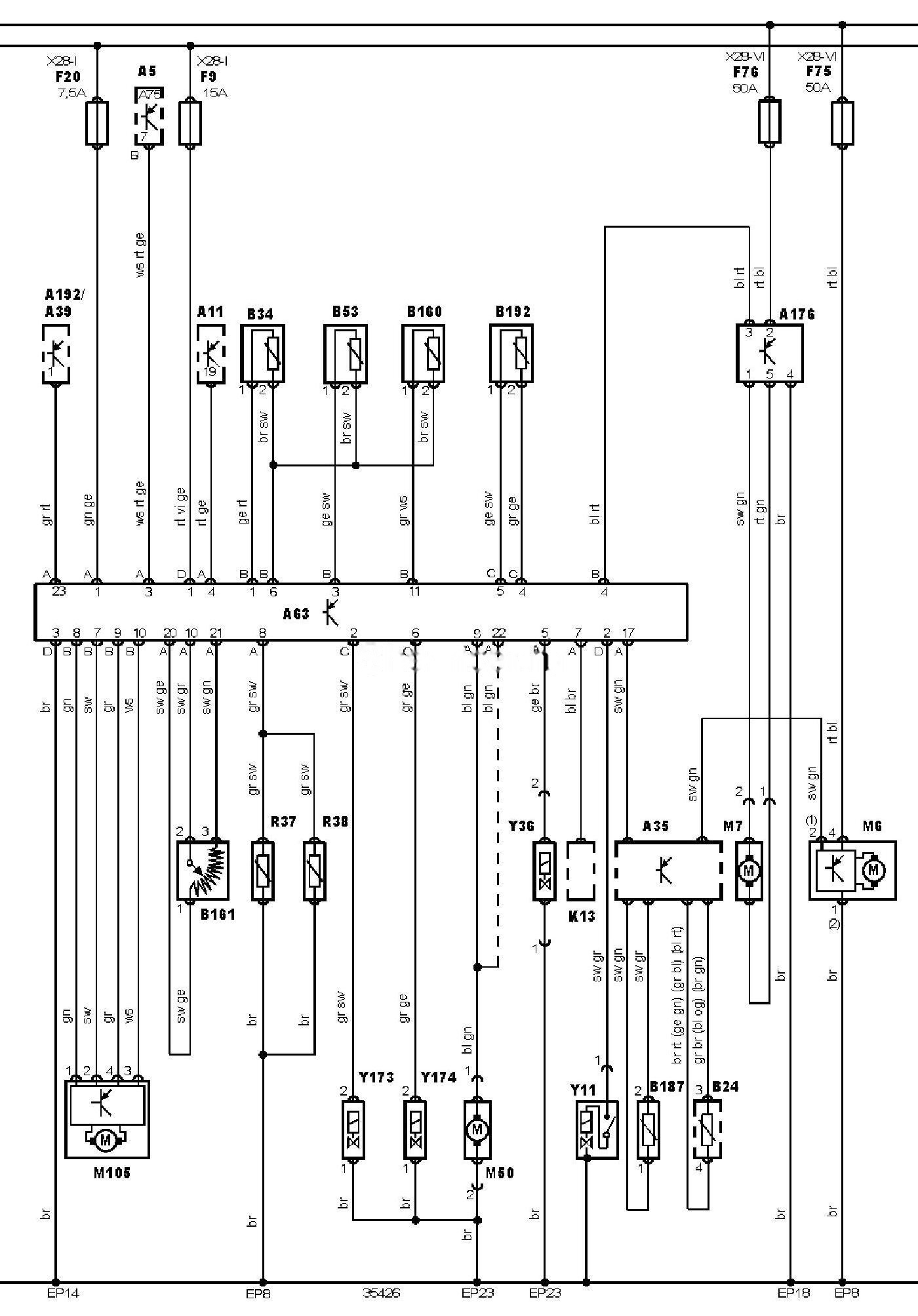

Електросхема кондиціонера тип 1 BMW 5 (E39)

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

B24

Датчик температури охолоджувальної рідини

B34

Датчик температури на виході з опалювача

B53

Датчик температури за випарником

B160

Датчик температури повітря, що подається в ноги

B161

Датчик тиску холодоагенту системи кондиціонування

B187

Датчик температури електродвигуна вентилятора системи охолодження

B192

Датчик залишкової температури (кондиціонер/опалювач)

F9

Запобіжник

F20

Запобіжник

F75

Запобіжник

F76

Запобіжник

K13

Реле обігрівача заднього скла

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M50

Електродвигун насоса системи охолодження

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

R37

Обігрівач форсунки омивача лобового скла (лівий або єдиний)

R38

Обігрівач форсунки омивача лобового скла (правий)

X28-1

Блок запобіжників/реле 1 — приладова панель

Y11

Електромагнітна муфта компресора кондиціонера

Y36

Клапан регулятора охолоджувальної рідини в опалювачі

Y173

Клапан підключення резервного накопичувача (кондиціонер/опалювач)

Y174

Клапан відключення резервного накопичувача (кондиціонер/опалювач)

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
