Електрична схема кондиціонера BMW 5 (E34) 1989, 1990, 1991, 1992 року випуску.

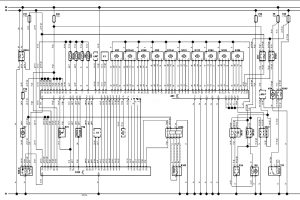

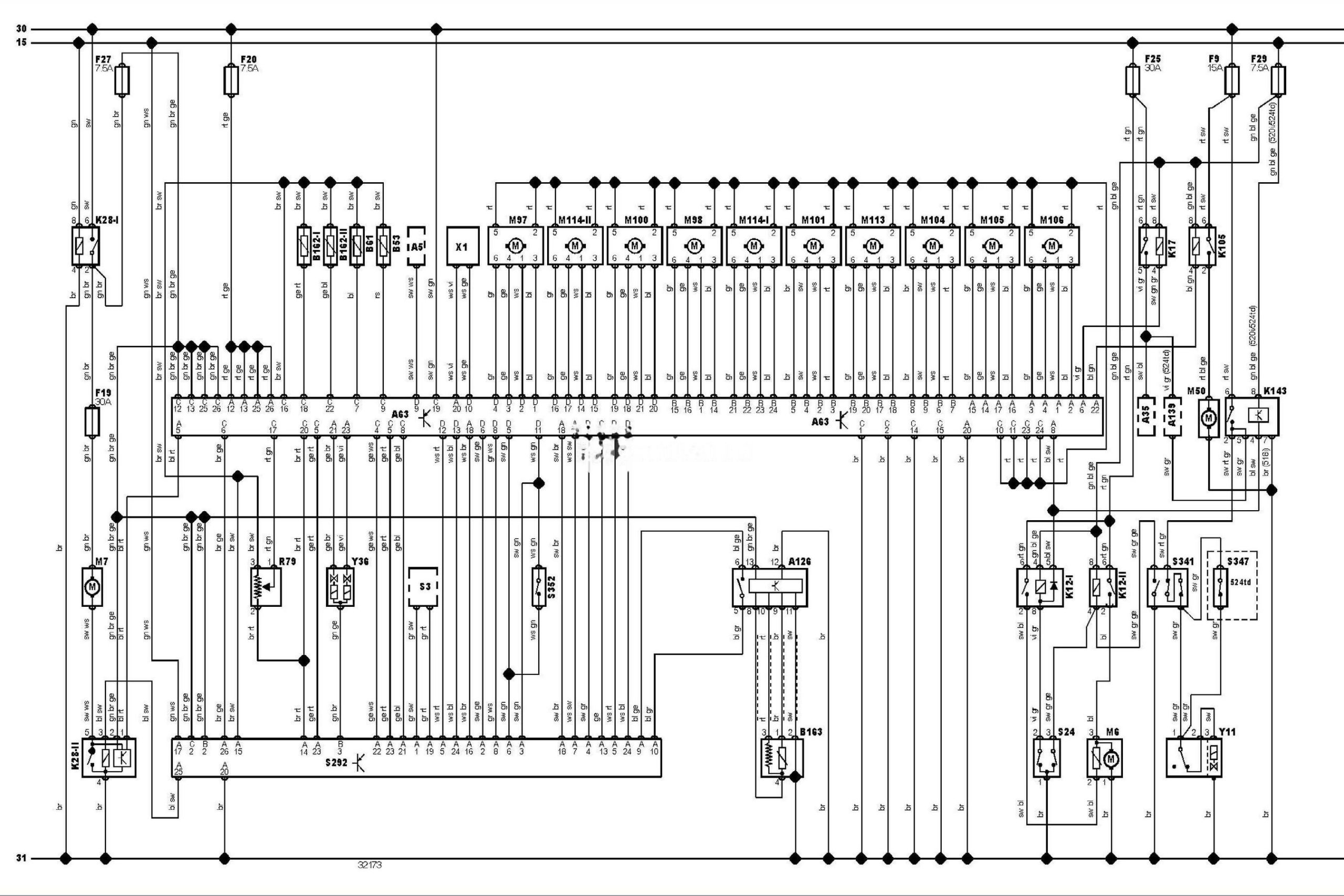

Електросхема кондиціонера (1989-1992)
Позначення до електричної схеми BMW 5 (E34)
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A126 |
Блок керування температурою повітря в салоні |
|
A139 |
Блок керування подачею палива |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B1621 |
Датчик температури за радіатором обігрівача |
|
B1622 |
Датчик температури за радіатором обігрівача |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/обігрівач) |
|
F9 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F25 |
Запобіжник |
|
F27 |
Запобіжник |
|
F29 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K281 |
Реле електродвигуна вентилятора обігрівача |
|
K282 |
Реле електродвигуна вентилятора обігрівача |
|
K105 |
Реле насоса охолоджувальної рідини |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M7 |
Електродвигун вентилятора кондиціонера/обігрівача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M97 |
Електродвигун приводу заслінки подачі повітря до ніг — з боку водія |
|
M98 |
Електродвигун приводу заслінки подачі повітря до ніг — з боку пасажира |
|
M100 |
Електродвигун приводу заслінок змішування потоків повітря — з боку водія |
|
M101 |
Електродвигун приводу заслінок змішування потоків повітря — з боку пасажира |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/обігрівача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/обігрівач) |
|
M106 |
Електродвигун приводу заслінки подачі повітря в задню частину салону (кондиціонер/обігрівач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M1141 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/обігрівач) |
|
M1142 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/обігрівач) |
|
R79 |
Потенціометр заслінок змішування потоків повітря (кондиціонер/обігрівач) |
|
S3 |
Вимикач фар |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/обігрівачем |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S347 |
Датчик-вимикач за температурою холодоагенту в системі кондиціонування |
|
S352 |
Вимикач вентиляції задньої частини салону (кондиціонер/обігрівач) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в обігрівачі |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
