Електрична схема кондиціонера 2000, 2001 року випуску.

Електросхема кондиціонера — Ручне керування температурою (09.2000-04.2001)

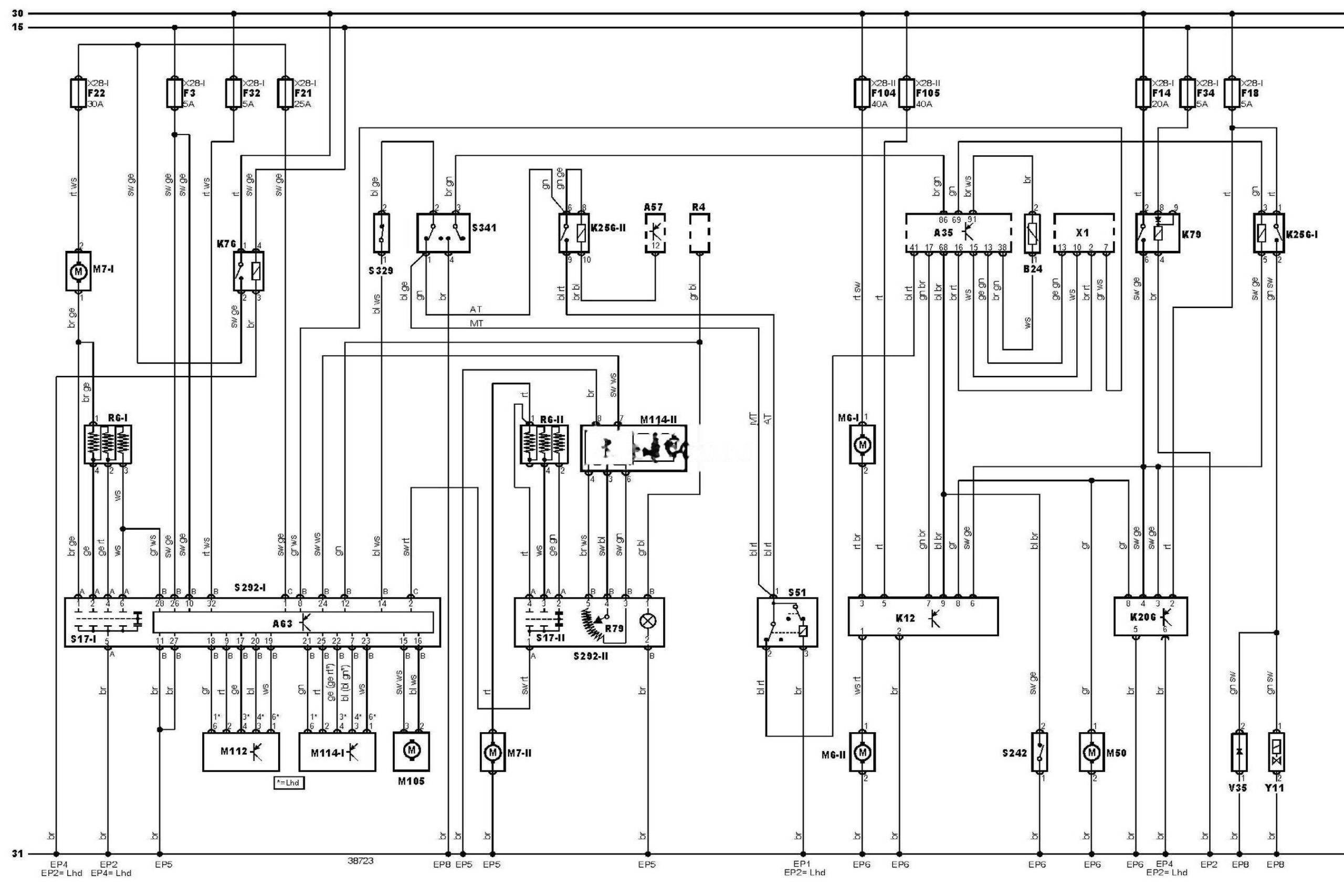

Електросхема кондиціонера тип 2 Ford Galaxy
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Ford Galaxy

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном

A57

Електронний блок керування КПП

A63

Електронний блок керування кондиціонером

B24

Датчик температури охолоджувальної рідини

K76

Реле допоміжних ланцюгів

K79

Реле основних ланцюгів

K206

Реле таймера електродвигуна вентилятора системи охолодження

K256-1

Реле 1 повного відкриття дросельної заслінки

K256-2

Реле 2 повного відкриття дросельної заслінки

M6-1

Електродвигун вентилятора системи охолодження 1

M6-2

Електродвигун вентилятора системи охолодження 2

M7-1

Електродвигун 1 вентилятора кондиціонера/опалювача

M7-2

Електродвигун 2 вентилятора кондиціонера/опалювача

M50

Електродвигун насоса системи охолодження

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M114-1

Електродвигун 1 приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

M114-2

Електродвигун 2 приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

R4

Реостат підсвічування комбінації приладів

R6-1

Резистор 1 електродвигуна вентилятора опалювача

R6-2

Резистор 2 електродвигуна вентилятора опалювача

R79

Потенціометр заслінок змішування потоків повітря (кондиціонер/опалювач)

S17-2

Вимикач 2 електродвигуна вентилятора кондиціонера/опалювача

S51

Датчик-вимикач по температурі випарника кондиціонера

S242

Вимикач електродвигуна вентилятора системи охолодження (після зупинки двигуна)

S292-1

Панель керування 1 кондиціонером/опалювачем

S292-2

Панель керування 2 кондиціонером/опалювачем

S329

Вимикач по температурі навколишнього повітря

S341

Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

V35

Діод ланцюга електромагнітної муфти компресора кондиціонера

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, панель приладів 1

X28-2

Блок запобіжників/реле, моторний відсік

Y11

Електромагнітна муфта компресора кондиціонера

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
