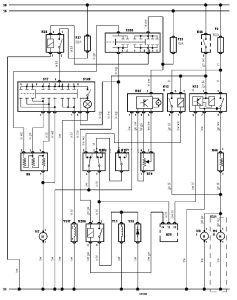

Електрична схема кондиціонера автомобіля Ford Mondeo 1993, 1994, 1995, 1996 року випуску.

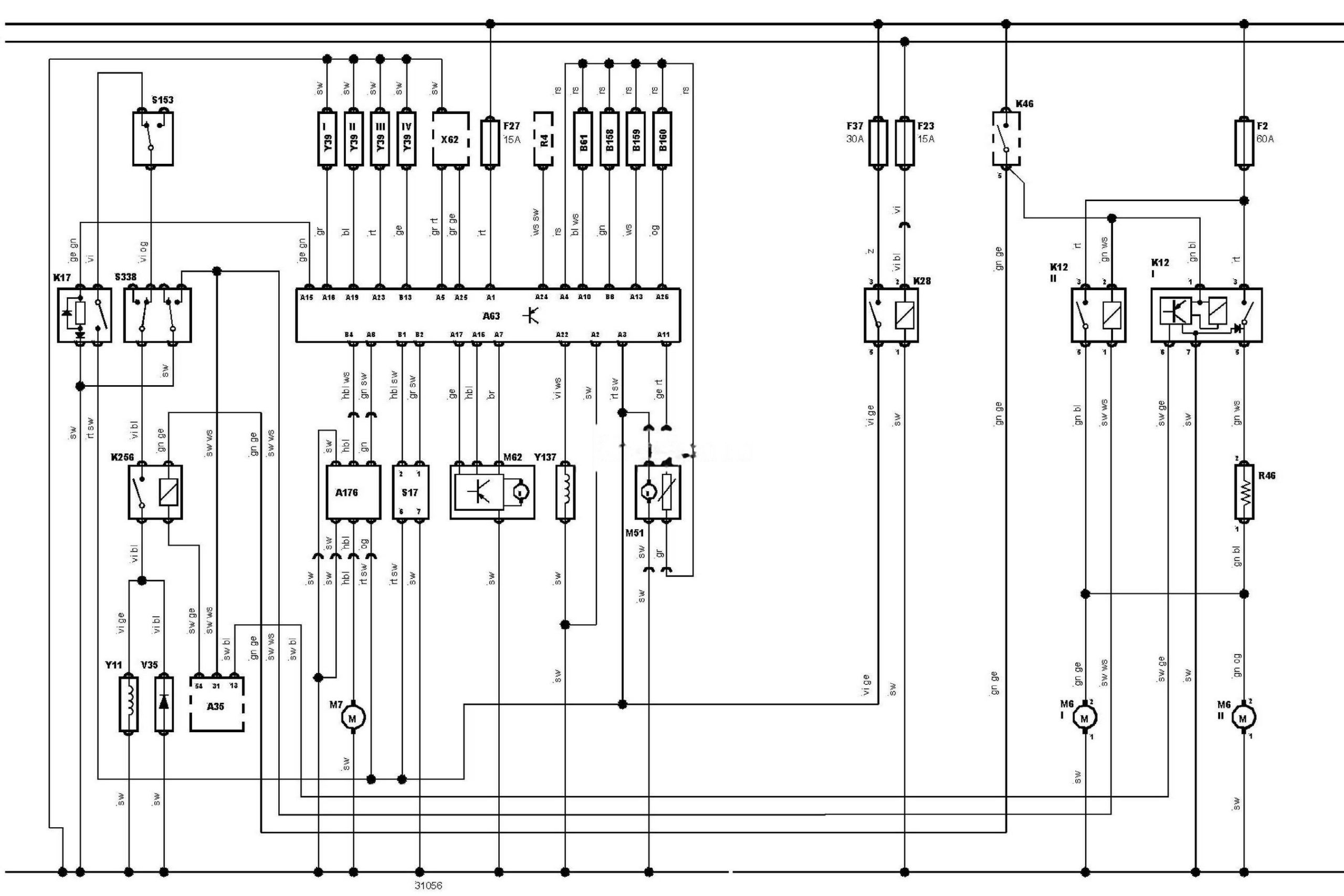

Електросхема кондиціонера — напівавтоматичне керування температурою.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B158 |
Датчик температури повітря, що подається на скло |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
F2 |
Запобіжник |
|
F23 |
Запобіжник |
|
F27 |
Запобіжник |
|
F37 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M62 |
Електродвигун приводу заслінок змішування потоків повітря |
|
R4 |
Реостат підсвічування комбінації приладів |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
X62 |
Діагностичний роз’єм кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y391 |
Е/м клапан розподілу потоків повітря (кондиціонер) |
|
Y392 |
Е/м клапан розподілу потоків повітря (кондиціонер) |
|
Y393 |
Е/м клапан розподілу потоків повітря (кондиціонер) |
|
Y391V |
Е/м клапан розподілу потоків повітря (кондиціонер) |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
