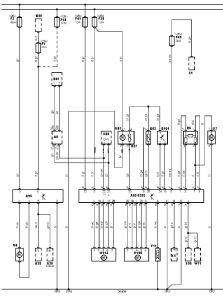

Електрична схема кондиціонера Mercedes Benz A-Class (168) 2001, 2002, 2003, 2004, 2005 року випуску.

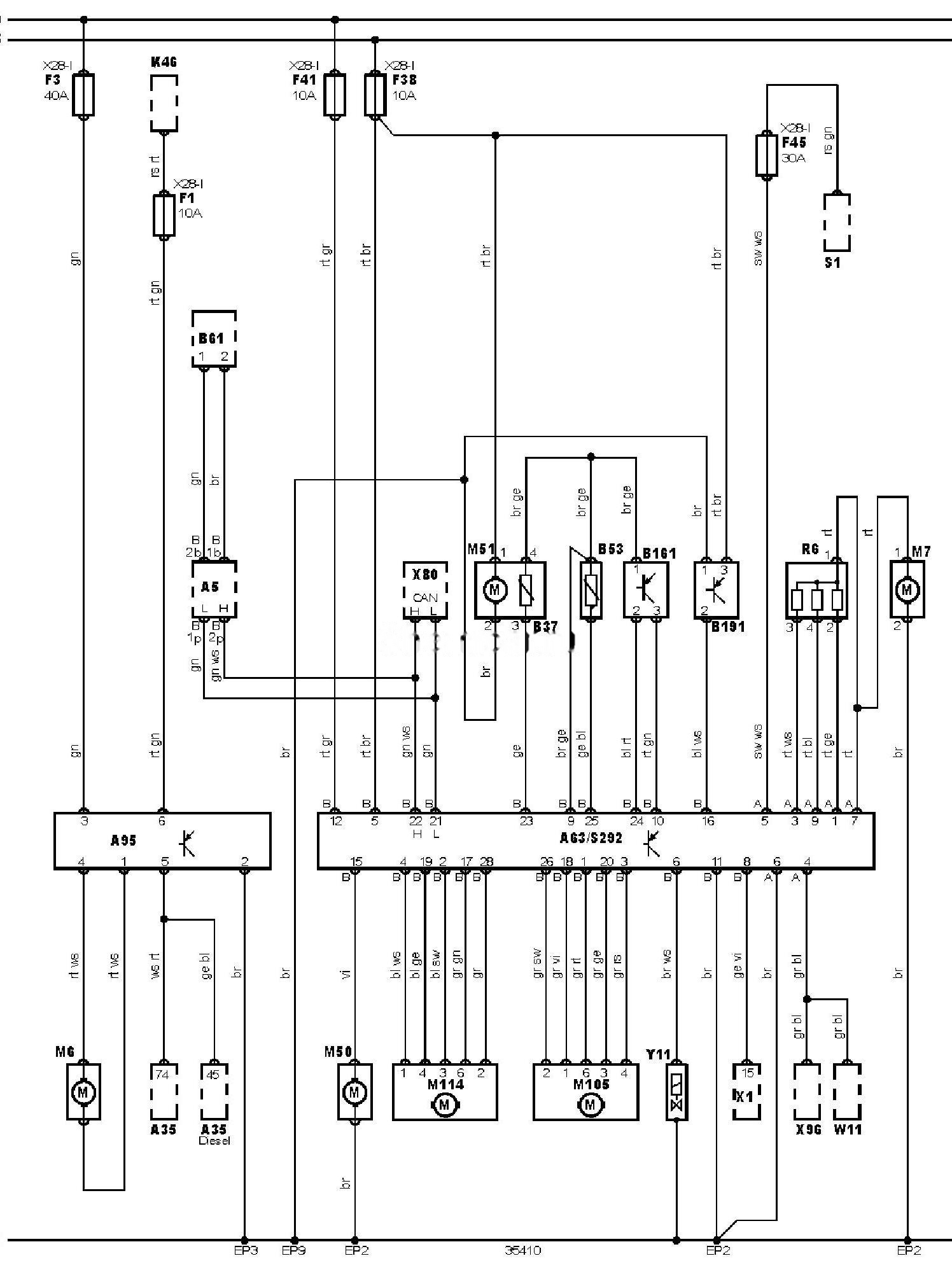

Електросхема кондиціонера (03.2001-).
Позначення до електричної схеми Mercedes Benz A-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B191 |
Датчик вологості повітря на впуску (кондиціонер/опалювач) |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F38 |
Запобіжник |
|
F41 |
Запобіжник |
|
F45 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R6 |
Резистор керування швидкістю обертання вентилятора кондиціонера/опалювача |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле |
|
X80 |
Роз’єм шини даних |
|
X96 |
Роз’єм ламп підсвічування панелі приборів |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
