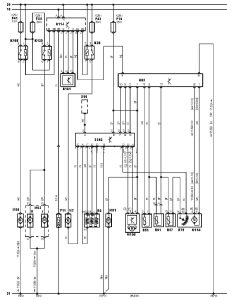

Електрична схема кондиціонера Mercedes Benz M-Class (163) 2000, 2001, 2002 року випуску.

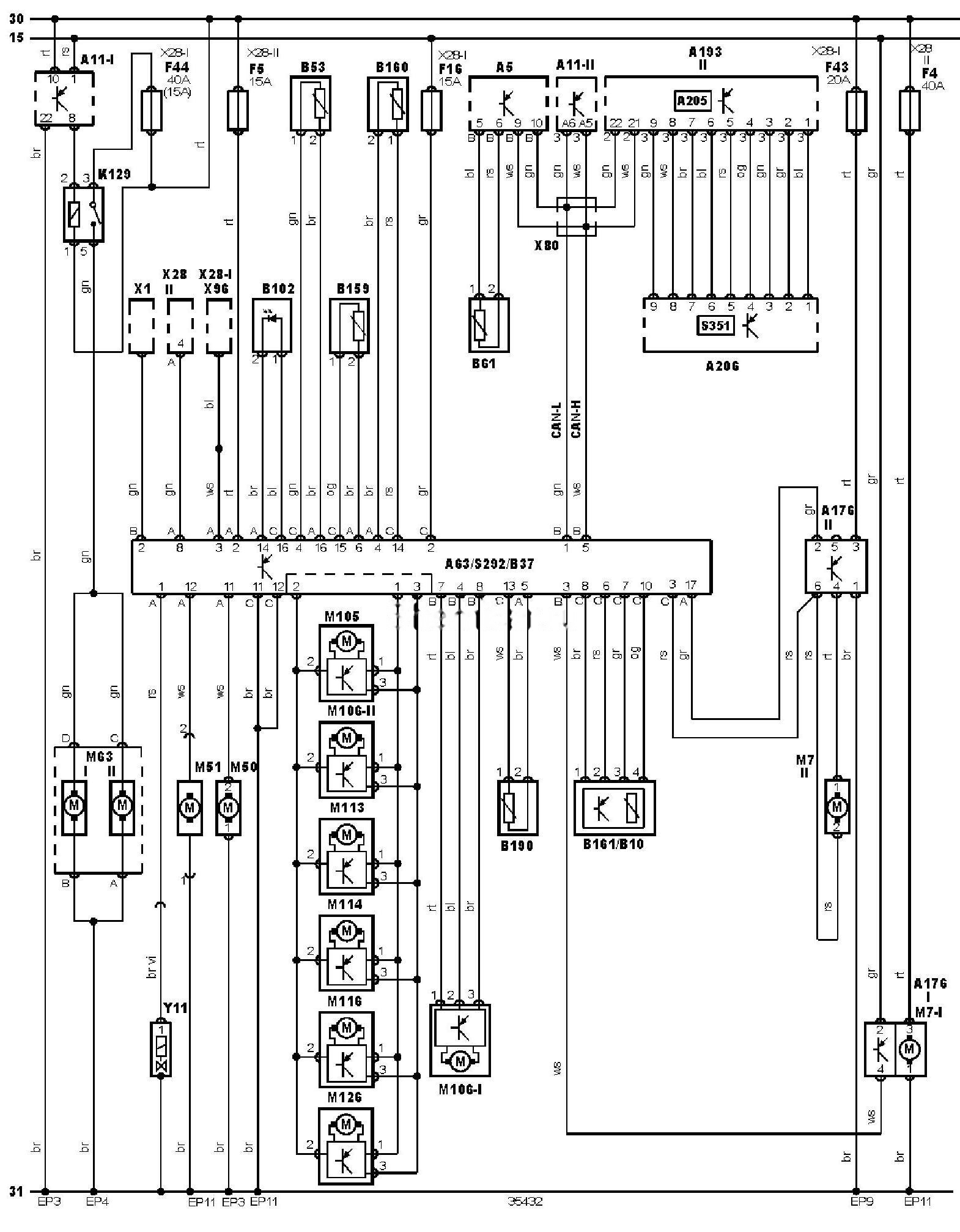

Електросхема кондиціонера — Автоматичне керування температурою.
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування |
|
A11-2 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A193 |
Багатофункціональний перемикач у зборі |
|
A205 |
Блок керування електроприводом склопідйомників |
|
A206 |
Блок керування електроприводом склопідйомників (задній) |
|
B10 |
Датчик температури холодоагенту системи кондиціонування |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B190 |
Датчик температури повітря, що подається в ноги (задній) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F16 |
Запобіжник |
|
F43 |
Запобіжник |
|
F44 |
Запобіжник |
|
K129 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M106-1 |
Електродвигун приводу заслінки подачі повітря до ніг, задній |
|
M106-2 |
Електродвигун приводу заслінки подачі повітря до ніг, задній |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M116 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, центр |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S351 |
Панель керування кондиціонером/опалювачем, ззаду |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
|
X28-2 |
Блок запобіжників/реле — права нижня захисна панель |
|
X96 |
Роз’єм ламп підсвічування приладової панелі |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
