Електрична схема кондиціонера Mercedes Benz S-Class (220) 2000, 2001, 2002, 2003 року випуску.

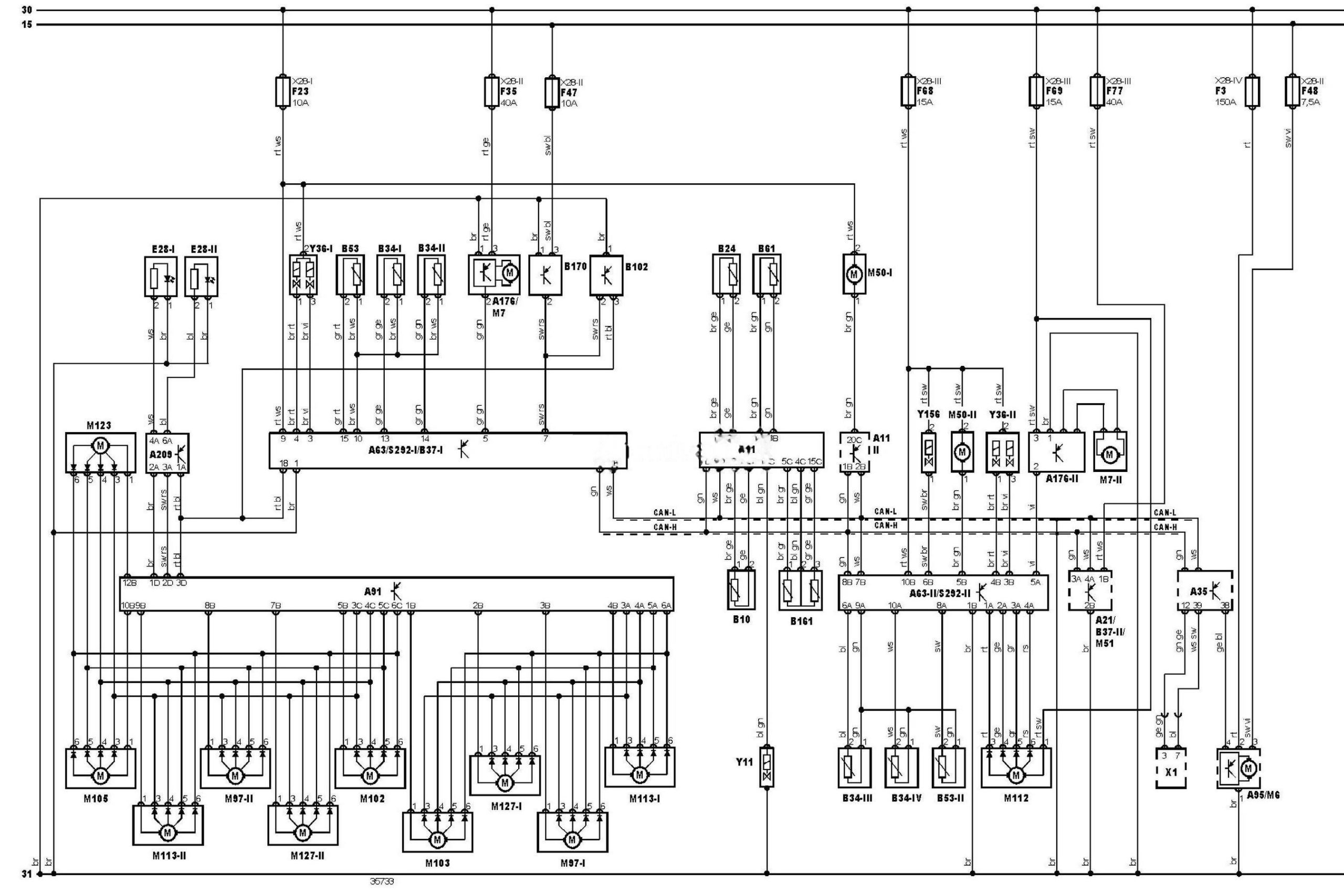

Електросхема кондиціонера (06.2000-).
Позначення до електричної схеми Mercedes Benz S-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A11 2 |
Багатофункціональний блок керування |
|
A21 |
Стельова консоль |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A632 |
Електронний блок керування кондиціонером |
|
A91 |
Блок керування опалювачем |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A1762 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A209 |
Блок керування центральною заслінкою кондиціонера/опалювача |
|
B10 |
Датчик температури холодоагенту системи кондиціонування |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B341 |
Датчик температури на виході з опалювача |
|
B342 |
Датчик температури на виході з опалювача |
|
B343 |
Датчик температури на виході з опалювача |
|
B341V |
Датчик температури на виході з опалювача |
|
B371 |
Датчик температури повітря в салоні |
|
B372 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B532 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
E281 |
Лампа(-и) підсвічування панелі керування опалювачем |
|
E282 |
Лампа(-и) підсвічування панелі керування опалювачем |
|
F3 |
Запобіжник |
|
F23 |
Запобіжник |
|
F35 |
Запобіжник |
|
F47 |
Запобіжник |
|
F48 |
Запобіжник |
|
F68 |
Запобіжник |
|
F69 |
Запобіжник |
|
F77 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M7 2 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M501 |
Електродвигун насоса системи охолодження |
|
M502 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M971 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
M972 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
M102 |
Електродвигун приводу заслінки подачі повітря з приладової панелі — права сторона |
|
M103 |
Електродвигун приводу заслінки подачі повітря з приладової панелі — ліва сторона |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M1131 |
Електродвигун приводу заслінки обдування скла |
|
M1132 |
Електродвигун приводу заслінки обдування скла |
|
M123 |
Електродвигун приводу заслінки акумулятора парів палива |
|
M1271 |
Електродвигун приводу заслінки змішування потоків повітря (центр) (кондиціонер/опалювач) |
|
M1272 |
Електродвигун приводу заслінки змішування потоків повітря (центр) (кондиціонер/опалювач) |
|
S2921 |
Панель керування кондиціонером/опалювачем |
|
S2922 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y361 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y362 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y156 |
Керуючий клапан приглушення холодоагенту |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
