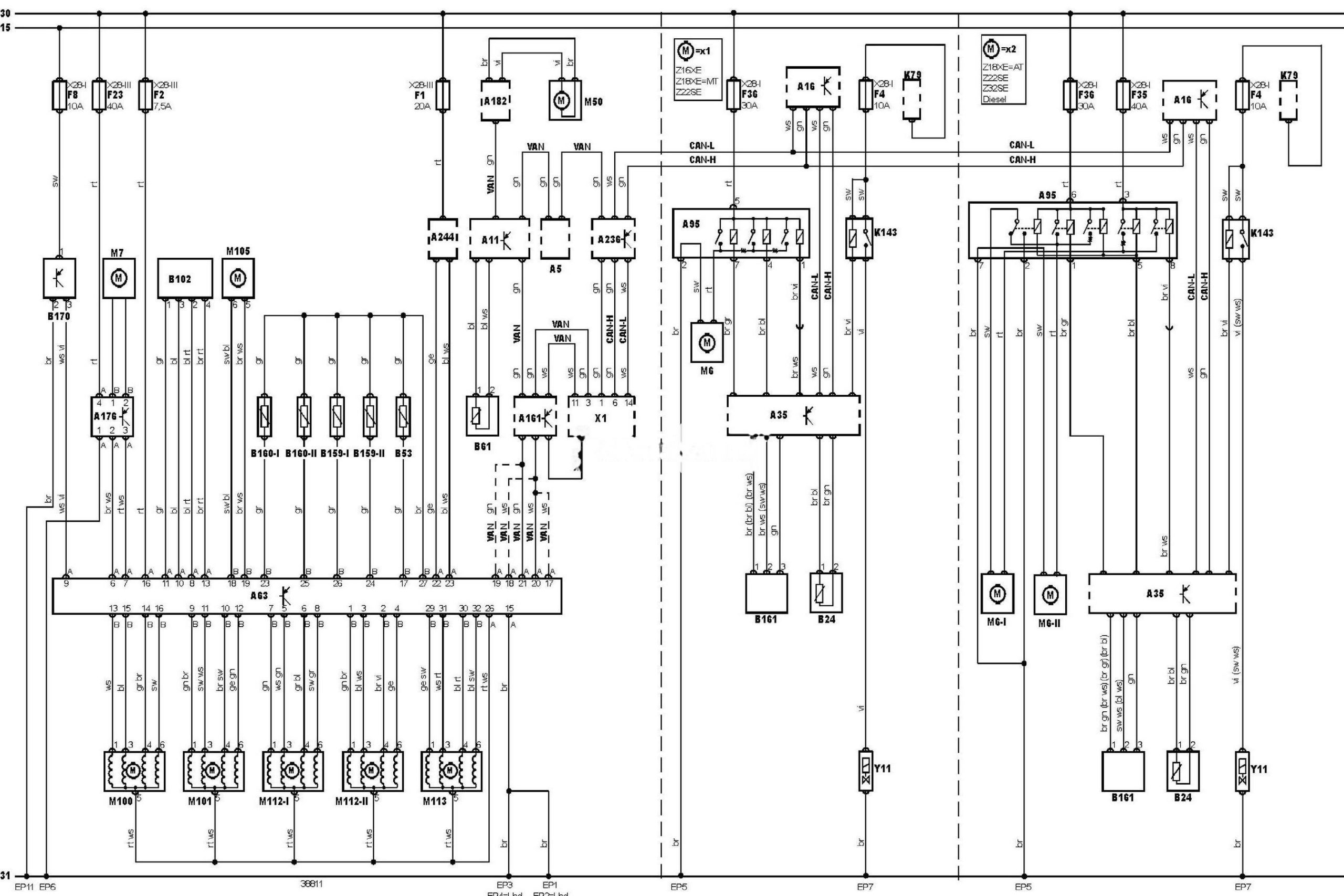

Електрична схема кондиціонера Opel Signum 2003 року випуску.
Електросхема кондиціонера — (-2003) автоматичне керування температурою.
позначення до електричної схеми Opel Signum
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A161 |
Багатофункціональний дисплей |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A182 |
Блок керування додатковим опалювачем |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A244 |
Блок керування додатковим опалювачем |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B159-1 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі, лівий |
|
B159-2 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі, правий |
|
B160-1 |
Датчик температури повітря, що подається в ноги, лівий |
|
B160-2 |
Датчик температури повітря, що подається в ноги, правий |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F23 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
K79 |
Реле основних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження 1 |
|
M6-1 |
Електродвигун вентилятора системи охолодження 1 |
|
M6-2 |
Електродвигун вентилятора системи охолодження 2 |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря з боку водія (кондиціонер/опалювач) |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря з боку пасажира (кондиціонер/опалювач) |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112-1 |
Електродвигун 1 приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M112-2 |
Електродвигун 2 приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
