Електрична схема кондиціонера Peugeot 308 2007, 2008, 2009, 2010, 2011, 2012, 2013 року випуску.

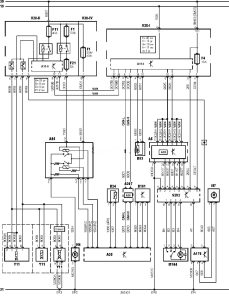

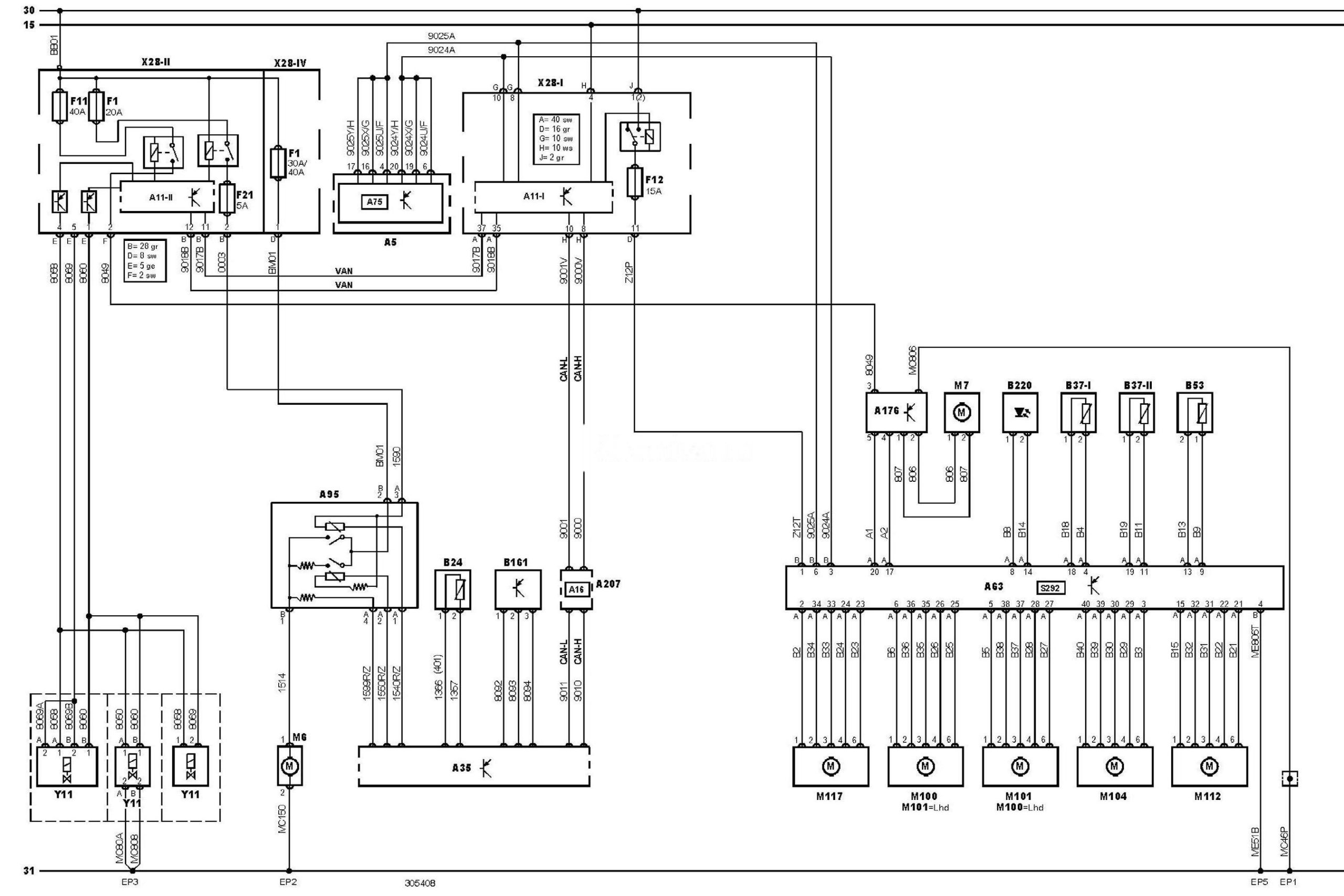

Електросхема кондиціонера — автоматичне керування температурою.
Позначення до електричної схеми Peugeot 308
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A207 |
Блок керування ESP (система підтримки курсової стійкості) |
|
B24 Датчик температури охолоджувальної рідини |
|
|
B53 Датчик температури повітря за випарником кондиціонера |
|
|
B161 Датчик тиску холодоагенту системи кондиціонування |
|
|
B220 Датчик сонячного світла |
|
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
EP1 |
Точка заземлення |
|
EP2 |
Точка заземлення |
|
EP3 |
Точка заземлення |
|
EP5 |
Точка заземлення |
|
F1 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F21 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря з боку водія (кондиціонер/опалювач) |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря з боку пасажира (кондиціонер/опалювач) |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M117 |
Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач) |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
