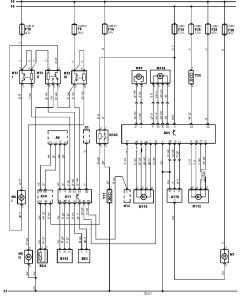

Електрична схема кондиціонера Saab 9-5 1997, 1998, 1999, 2000, 2001 року випуску.

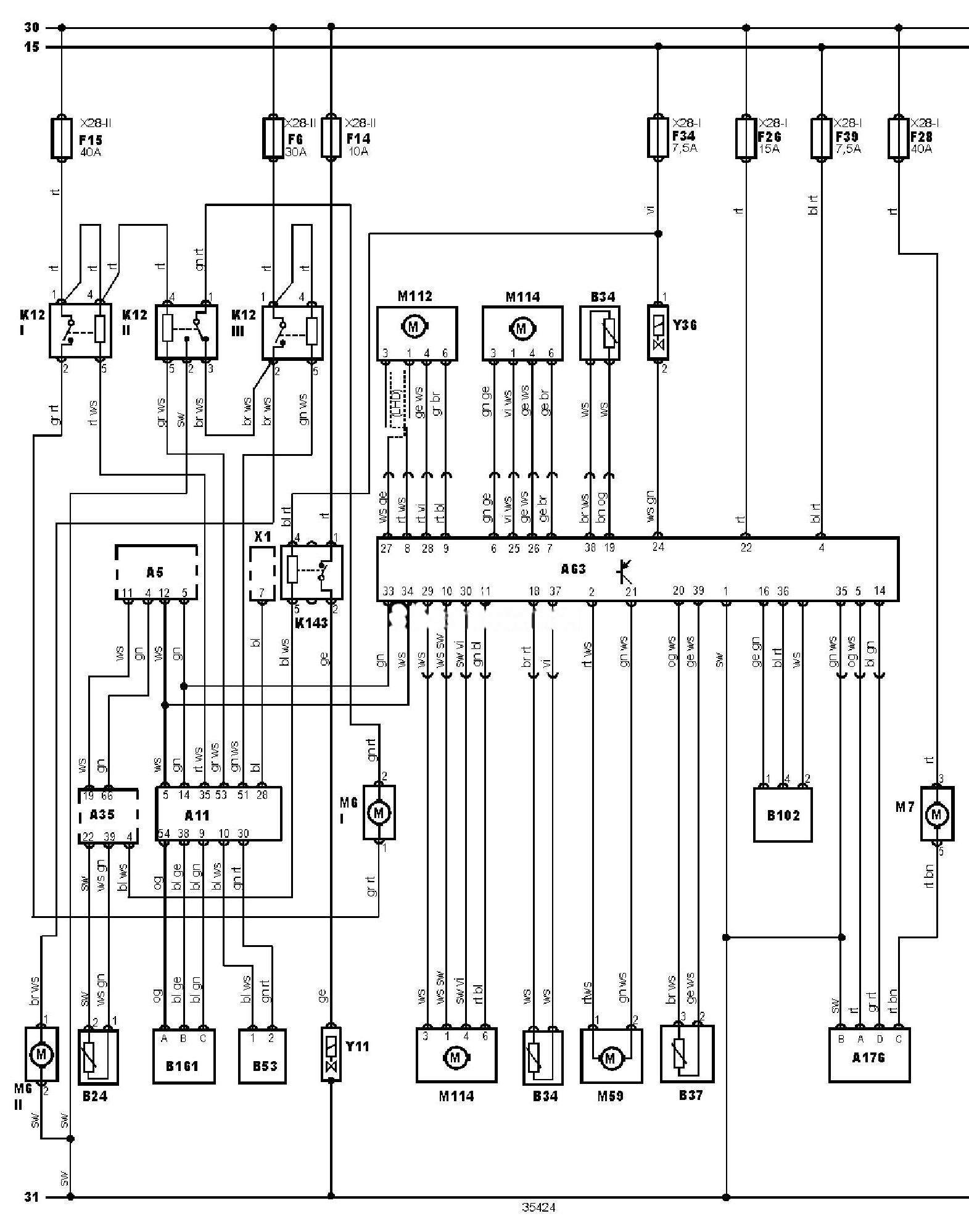

Електросхема кондиціонера — автоматичне керування температурою (-2001).
Позначення до електричної схеми Saab
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B34 |
Датчик температури на виході з опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F26 |
Запобіжник |
|
F28 |
Запобіжник |
|
F34 |
Запобіжник |
|
F39 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M59 |
Електродвигун заслінки перемикання забору повітря |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — приладова панель |
|
X28-2 |
Блок запобіжників/реле — моторний відсік |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
