Електрична схема кондиціонера Seat Ibiza 3 (6L) 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

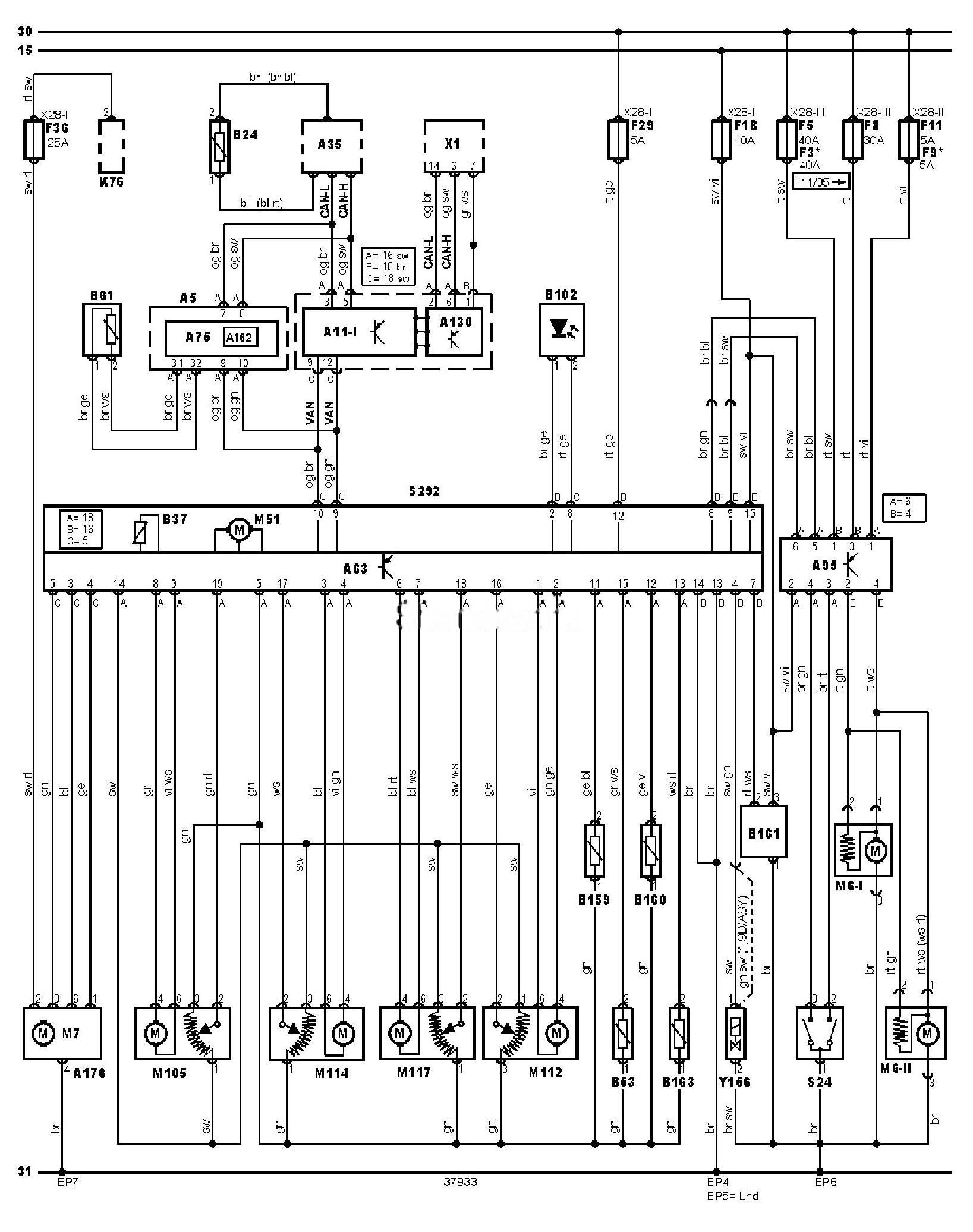

Електросхема кондиціонера — Автоматичне керування температурою.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A130 |
Блок діагностики |
|
A162 |
Електронний блок керування іммобілайзером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F18 |
Запобіжник |
|
F29 |
Запобіжник |
|
F36 |
Запобіжник |
|
K76 |
Реле допоміжних ланцюгів |
|
M6-1 |
Електродвигун вентилятора системи охолодження 1 |
|
M6-2 |
Електродвигун вентилятора системи охолодження 2 |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M117 |
Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач) |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
|
Y156 |
Керуючий клапан за тиском холодоагенту |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
